玻璃垫块:小身躯大作用,门窗安全的守护者!
类别:辅材与设备  日期:2024-7-29  来源:门窗万语  点击率:16716  打印 关闭



门窗使用时,经常会发现窗扇“掉角”导致开启、关闭不灵活,带上亮推拉门窗上框中部下垂导致推拉受阻等问题,究其原因并非设计、制作和门窗安装问题,大多是玻璃垫块安装不当造成的。

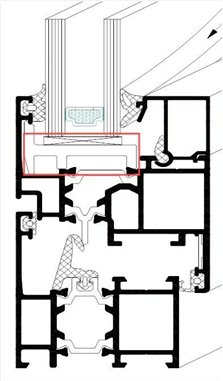

玻璃垫块位于型材和玻璃之间,在门窗零部件中很不起眼,但作用却不容忽视;某种程度上可以说,玻璃垫块是玻璃安装中最重要的细节。




小小的玻璃垫块,到底有什么作用呢?玻璃垫块主要作用为:


(1) 避免玻璃和型材直接接触,保护脆弱的玻璃边缘;



(2) 承载并合理分布玻璃重量,并将其传导至型材、铰链和墙体;



(3) 固定玻璃,避免玻璃在槽内滑动;



(4) 确保窗框或窗扇在正确的位置上,不出现变形等,使得窗扇能够开关自如。



玻璃垫块需要能够长期承受玻璃的重量,因此对所用材料有一定要求。JGJ 113-2015《建筑玻璃应用技术规程》中要求如下:


4.2.2 支承块宜采用挤压成型PVC或邵氏A硬度为80~90的氯丁橡胶等材料制成。

4.2.3 定位块和弹性止动片宜采用有弹性的非吸附性材料制成。



4.2.4 玻璃安装材料应与玻璃及周边材料相容。



同时,玻璃垫块还应有合理的构造:


(1) 具有很好的底部基础构造,能够长时间承受玻璃重量;



(2) 与玻璃接触的表面具有一定的弹性和硬度,能够和玻璃边缘弯曲贴合;



(3) 具有空气流通通道,实现空气流通;



(4) 玻璃垫块表面应为防滑面。

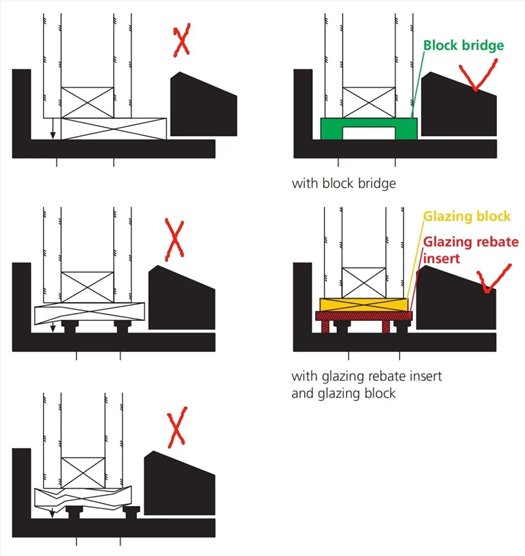

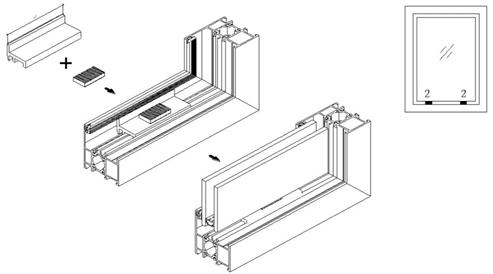

根据使用功能,玻璃垫块可分为玻璃垫桥、承重垫块和定位垫块。玻璃垫桥是放入玻璃槽底部,为玻璃垫块安装提供最佳空间的垫块,可防止玻璃垫块滑脱移位。


承重垫块起支承玻璃的作用。定位垫块用于玻璃边缘,避免玻璃周边与窗框直接接触,并使玻璃在门窗框中正确定位。


玻璃垫块长度通常至少为100mm,宽度至少应比玻璃宽出2mm。

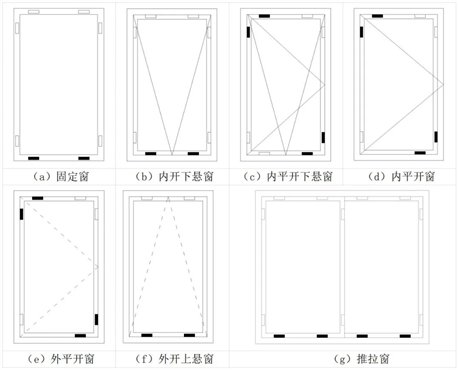

典型开启方式下玻璃垫块安装位置见下图,其中黑色为承重垫块,白色为定位垫块。

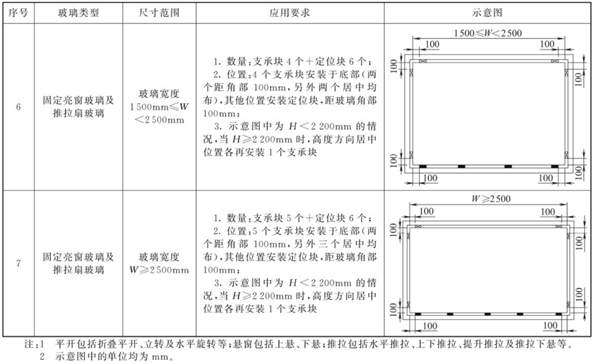

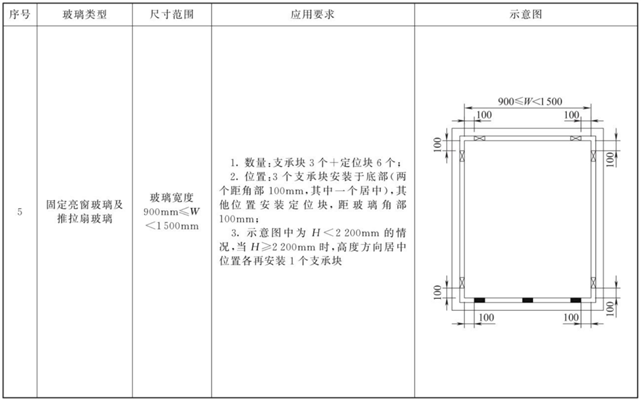

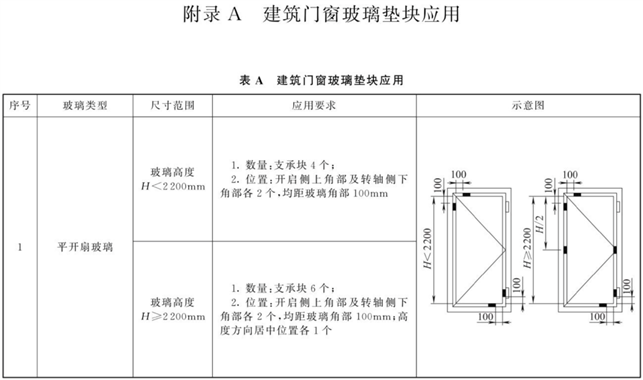

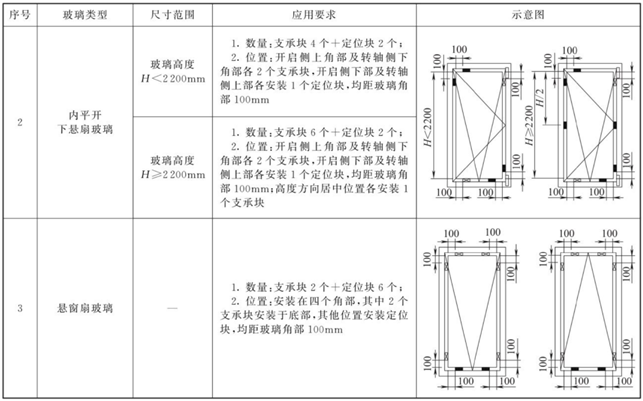

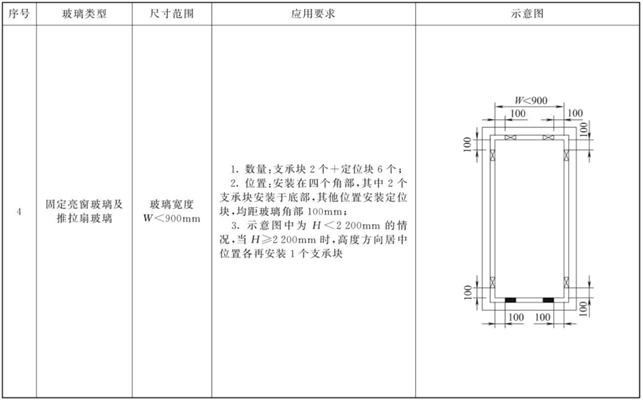

T/CECS 1334-2023《建筑门窗安装工程技术规程》的“附录A 建筑门窗玻璃垫块应用”给出了更详细的要求。

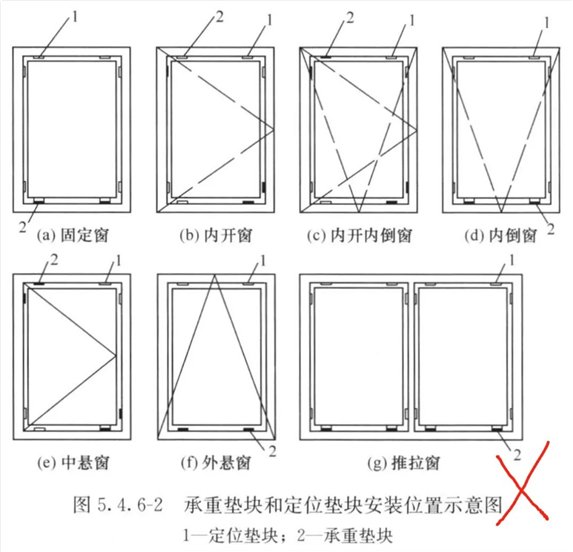

笔者在检索资料过程中,也发现某些标准中玻璃垫块安装位置有着诸多错误,见下图。



该图主要错误有:开启方向线延伸到了固定框;中悬窗按该图逻辑应为外开窗;推拉窗多了个中竖框。


此外,玻璃垫块安装还需要注意以下几点:




(1) 玻璃垫块厚度至少为5mm,应从玻璃边缘插入;



(2) 玻璃垫块必须与玻璃边缘保持平行,与玻璃大面保持垂直;



(3) 玻璃垫块必须能够在玻璃和型材的缝隙中塞紧,不能在以后的使用中出现滑动;



(4) 玻璃垫块的宽度必须与玻璃尺寸相匹配,玻璃垫块宽度应当比玻璃厚度至少多2mm;



(5) 玻璃垫块应当距中空玻璃角部至少一个垫块的长度;



(6) 玻璃边缘需要和玻璃垫块配合,不能出现凸起,以避免载荷过于集中。





窗扇“掉角”是门窗使用过程中经常遇到的问题,原因很多,如五金安装问题、窗扇尺寸设计等等,但绝大多数是因为玻璃垫块安装不合理,导致玻璃重量集中在了某一处,长期使用后出现窗扇下垂现象。


玻璃垫块在门窗组装极易被忽视,很多小组装厂只是用一些简单材料塞住玻璃和型材之间的缝隙,并没有将玻璃重量载荷均匀分布,导致在以后的使用中出现问题。


玻璃垫块在门窗中起着保护玻璃边缘、承载并合理分布玻璃重量、固定玻璃等作用,是门窗安全的重要守护者,需要给予高度重视!
