随着硅酮耐候密封胶的应用比例增加，有些问题也随之逐渐浮现出来，比如有施工人员反映打出的硅酮密封胶会产生气泡，极大地影响了美观。为解决这一问题，今天就硅酮密封胶产生气泡这一现象进行分析探讨。

硅酮密封胶产生气泡的原因

硅酮耐候密封胶一般都在工地完成注胶工作，工地环境及作业条件较差，硅酮耐候胶在固化过程中所需要的外部条件不容易满足。下面就一些具体的情况做一些分析。

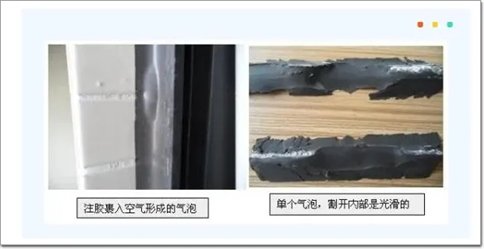

（1）注胶时裹进空气

工人站在脚架上面注胶，注胶的均匀性不易掌握，胶缝里面容易裹进空气。胶缝修整空气压缩后，会产生向外的隆张力，耐候胶缝一般都较宽，厚度较小，提供高位移能力的耐候胶，硬度都较低，胶未固化前很软。压缩空气的隆张力把胶缝慢慢撑起泡。


这种现象在能提供±25％以上胶缝位移能力的耐候胶的应用上，更容易发生。所以，愈是能提供高位移能力的耐候胶，注胶时，更要注意注胶的均匀性。


竖胶缝一般注胶可采用从下向上施胶，可克服一些起泡现象。

（2）注胶时接口潮湿

在室外作业，如果降雨后，接口里面潮湿未干就直接注胶，等太阳照射粘结基材及胶缝时接口里面的温度升高，胶缝里面的潮气蒸发，会把未固化的、比较软的胶缝隆起泡，有时聚乙烯泡沫垫杆潮湿也会引起胶缝起泡。

（3）泡沫棒破裂

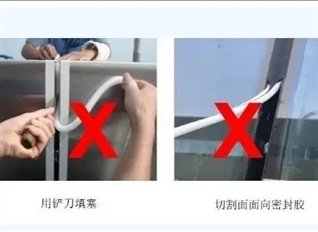

胶缝里面的垫杆一般都选用闭孔型高发泡的聚乙烯泡沫棒，在放置时由于不当挤压，造成内部气囊破裂，释放出空气，刚注完胶时会出现有气泡隆起或是有鼓起的外观。

解决方法：

①将泡沫棒切割开，切割面向内侧。


②采用开孔型泡沫棒或采用依发泡的聚乙烯泡沫棒。

另外一种情况，醇型耐候胶在固化时会释放出乙醇，乙醇与有些泡沫棒起反应，也会出现起泡情况，而我司推出的万途3000幕墙耐候密封胶是肟型胶，能很好的避免这个问题。

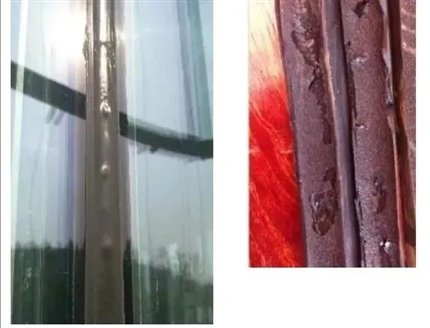

（4）胶未固化时太阳暴晒

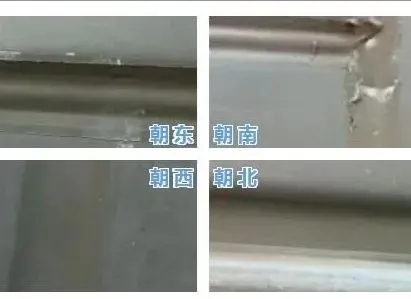

“隆起”位置大面积出现在幕墙的向阳面

刚注完胶就让太阳暴晒，会引起胶缝内部出现蜂窝状气泡，从而引起胶缝外部隆起，这种情况在醇型硅酮胶使用时会更明显一些。

具体做法:上午在建筑物的西侧或北侧注胶，下午在建筑物的东侧或南侧注胶。注胶后，胶经过一段时间的固化，表层已结皮，太阳再晒时，有了一定的抵抗能力，便可克服一些起泡现象。

（5）昼夜温差大，接口热胀冷缩

铝是热胀系数较大的材料，大的铝板块，热胀冷缩也较多，在固化过程中，过大的、反复的伸缩位移会引起胶缝起泡，所以在注胶时避开中午太阳直射最强时，以改善一些上述起泡现象。

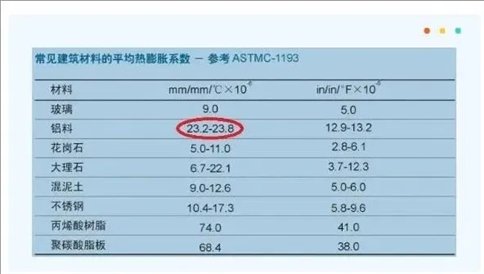

铝的线性膨胀系数较高，是玻璃的2-3倍，所以同尺寸的铝板比玻璃的热胀冷缩变形大。

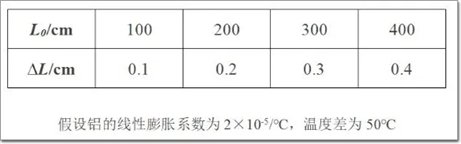

PS：固体物质的温度每改变1摄氏度时，其长度的变化和它在原温度(不一定为0℃)时长度之比，叫做“线性膨胀系数”。如上表所示，铝板的尺寸越大，引起胶缝中胶的起鼓现象越明显。异型铝板的接缝变形比平面铝板大。


（6）北方地区冬天气候干燥

硅酮耐候胶要借助空气中的水份，经聚合反应成弹性密封材料。空气中湿度的大小，和固化速度的关系很密切。我国北方地区冬天气候很干燥，硅酮胶注胶后，固化时间很长，未固化前的硅酮密封胶，极易受到外部环境的影响，为各种起泡现象提供了机会。

（7）基材与密封胶有化学反应

水泥或混凝土因配方差异，其成分中的某些化学添加剂与密封胶可能发生化学反应，而导致气泡。

大面积施工前应先做相容性试验确认。利用底涂提高粘结性的同时分隔基材与密封胶，杜绝化学反应的发生，但是底涂同样需要相容性试验确认。
