寒冬腊月的冷风，刺骨且凛冽，我们已经裹着厚厚的棉衣抵御严寒。这个时候，为我们提供避风港湾的高楼大厦，也需要一件密不透风的外衣——密封效果极佳的建筑幕墙。而想达到密不透风，还需要一个非常关键又不可或缺的小材料——密封胶。不过当它使用在幕墙上时，经常会遇到一个难题，就是“起鼓现象”。

问

什么是起鼓现象？

密封胶施胶一段时间后，胶缝表面出现的变形突起现象，即起鼓现象（如图1）。通常出现起鼓现象最多的是铝板幕墙。

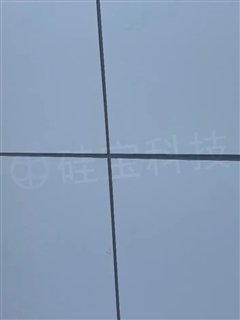

图1  铝板幕墙起鼓

问

起鼓现象是只存在于金属幕墙吗？

从既往案例来看，金属幕墙的起鼓概率远远大于玻璃幕墙、石材幕墙等其他幕墙。但是，是不是其他幕墙就不会起鼓呢？

我们一起来看看不同情况下的起鼓现象。

图2  大板片玻璃幕墙起鼓  大板片混凝土板块起鼓

由此可见，除金属幕墙以外，大板片的其他材料也存在起鼓现象。

问

起鼓现象的真因是什么？

我们经常有一个疑问，为什么同一位置不同天气情况下施工，有时起鼓，有时不起鼓?

同一板块短边起鼓，长边不起鼓?（如图4）

为什么同一标段的不同位置打同一批胶，有的起鼓，有的不起鼓?（如图5）

为什么不同时节施工同一个项目，有时候起鼓，有时候又不起鼓？

带着这样的疑问，我们一起来看看为什么会出现“起鼓现象”？

起鼓现象一般出现在昼夜温差大的时候，尤其是以金属幕墙中的铝板幕墙为主。要想知道起鼓的真因，我们首先要了解两个专有名词——“热胀冷缩”、“线膨胀系数”。

热胀冷缩

热胀冷缩是指物体受热时会膨胀，遇冷时会收缩的特性。板片尺寸变化的主因就是这种自然现象。

图3  热胀冷缩示意图

线膨胀系数

线膨胀系数是指固体物质的温度每升高1℃时，其单位长度的伸长量，单位为1/℃或1/k，符号为α。线膨胀系数表示材料膨胀或收缩的程度，当幕墙的板片尺寸大小一致时，相同温度变化条件下，板片材料的线膨胀系数越大，板片接缝的位移变化就越大。

表1 不同建筑材料的线膨胀系数α（1/℃）

从表格1中可以看出，铝合金的线膨胀系数是几种常见建筑材料中最大的，说明在相同温度变化时，铝板的位移变化幅度最大。

表2 不同尺寸铝板胶缝宽度在温差时的变化幅度值（％）

备注：选择温差变化幅度为50℃时计算的数据。

图4  短边起鼓，长边不起鼓

从图4可以看出，起鼓现象一般出现在铝板幕墙短边缝隙密封胶上面，而长边的缝隙没有问题。因为短边的密封胶在实际温差变化中受到长边方向的挤压，与表2所得出的结论一致，板片越大，温差变位越大，板片对胶体挤压的幅度越大。使用相同板片尺寸时，选择的接缝宽度越大，接缝承受的变化幅度越小。

针对铝板容易起鼓的问题，胶缝设计宽度一定时，板片尺寸越大越容易出现起鼓问题；使用相同板片尺寸时，选择接缝宽度相对较大，可以一定程度降低起鼓的现象。

另外，同一个项目，朝北面的铝板幕墙一般也不会起鼓，因为朝北面的铝板受太阳照射的时间很短，温差只受环境温度的影响，变化值相对较小。而其他几面铝板除了受环境温度的影响外，太阳的直射会导致铝板温度明显上升，使铝板产生更大的位移，导致起鼓现象。

图5 朝向北面的铝板幕墙不起鼓，朝向南面起鼓

因此，起鼓现象真因是密封胶未固化前环境温差过大导致铝板膨胀收缩引起的位移挤压，划重点：未固化、温差、位移。

问

铝板幕墙起鼓到底该怎么办？

1选择铝板幕墙专用胶

铝板专用密封胶产品施胶后固化速度快，受外界环境温度导致的板片位移影响小，能够降低起鼓现象的产生。

2避开聚温高峰期

选择合适的时间施工，阴天是赶工期的最佳时机。季节交替时（春夏、夏秋、秋冬）白天温度高，夜间温度低，如果在上午或午后施工特别容易起鼓（上午打胶，下午板片暴晒，夜间缝隙收缩导致起鼓）。因此避开聚温高峰期，或采用适当的遮阳措施，比如用防尘网等遮挡脚手架，使面板不直接暴露于阳光曝晒下，降低面板的温度，减小温差导致的接缝变形。

3建议分两次打胶

即先打一次凹陷的胶缝，打胶厚度控制在缝隙深度的一半，待其固化2~3天，具有弹性后，再在其表面打第二道胶。需要注意的是，打第二道胶时第一道胶表面应保持干净无灰尘等污渍，否则两道胶无法形成有效粘结。

由此可见，保障幕墙铸就“铜墙铁壁”，达到密不透风的效果，密封胶的选择和施工方法同样重要。当四季交叠带来的不可抗力——温差因素引起幕墙起鼓时，我们可以采取必要的合理措施来减缓起鼓现象。
