可见光透射比Tv与透光折减系数Tr也是经常让人搞混的一对概念。那么二者有何联系和区别,国内外主流标准中应用情况如何呢?
1、定义、联系与区别
可见光透射比是在可见光光谱(380~780 nm)范围内,CIE D65标准照明体条件下,CIE 标准视见函数为接收条件的透过光通量与入射光通量之比(引自GB/T 2680-2021)。
透光折减系数是透射漫射光照度与入射漫射光照度之比(引自GB/T 11976-2015)。
二者都是反映透光玻璃或其他透光材料及其制品可见光波段透射特性的参数。
二者区别在于测量条件不同,可见光透射比的测量条件为垂直入射/漫射接收,透光折减系数测量条件为漫射入射/漫射接收(来源于GB/T 11976-2015)。
2、我国标准中的相关说法
GB 50033-2013《建筑采光设计标准》:

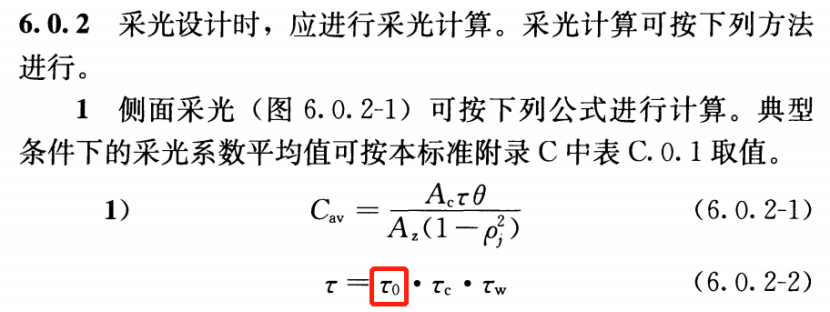

6.0.2 采光设计时,应进行采光计算。采光计算可按下列方法进行。
其中,τ0为采光材料的可见光透射比。
7.0.3 采光装置应符合下列规定:1 采光窗的透光折减系数Tr应大于0.45。
GB 55015-2021《建筑节能与可再生能源利用通用规范》(其中6.2.2和6.2.3对应GB 50411-2019《建筑节能工程施工质量验收标准》的5.2.2和6.2.2):
3.1.17 居住建筑外窗玻璃的可见光透射比不应小于0.40。
6.2.2 建筑幕墙(含采光顶)节能工程采用的材料、构件和设备施工进场复验应包括下列内容:2 幕墙玻璃的可见光透射比、传热系数、太阳得热系数及中空玻璃的密封性能。
6.2.3 门窗(包括天窗)节能工程施工采用的材料、构件和设备进场时,除……外,还应对下列内容进行复验:2 夏热冬冷地区门窗的传热系数、气密性能,玻璃的太阳得热系数及可见光透射比;3 夏热冬暖地区门窗的气密性能,玻璃的太阳得热系数及可见光透射比。
GB 50189-2015《公共建筑节能设计标准》:
3.2.4 甲类公共建筑单一立面窗墙面积比小于0.40时,透光材料的可见光透射比不应小于0.60;甲类公共建筑单一立面窗墙面积比大于等于0.40时,透光材料的可见光透射比不应小于0.40。
JGJ 26-2018《严寒和寒冷地区居住建筑节能设计标准》:
4.1.9 采光装置应符合下列规定:1 采光窗的透光折减系数Tr应大于0.45。
GB/T 11976-2015《建筑外窗采光性能分级及检测方法》:
3.4 透光折减系数透射漫射光照度与入射漫射光照度之比。
4.1 分级指标建筑外窗采光性能以透光折减系数和颜色透射指数为分级指标。

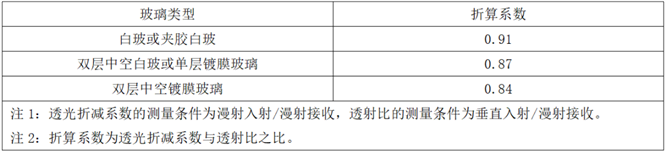

GB/T 11976-2015“附录A(资料性附录) 不同采光等级下建筑外窗的采光性能要求”给出了建筑外窗典型材料透光折减系数与透射比的折算系数,可按下表取值。
GB/T 8478-2020《铝合金门窗》:
5.6.8.1 外窗采光性能指标及分级应符合GB/T 11976的规定。有天然采光要求的外窗,其透光折减系数Tr不应小于0.45。
GB/T 2680-2021《建筑玻璃 可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定》:
3.1 可见光透射比在可见光光谱(380~780 nm)范围内,CIE D65标准照明体条件下,CIE标准视见函数为接收条件的透过光通量与入射光通量之比。
建筑玻璃光热性能一般按照该国家标准进行测试确定。
JGJ/T 151-2008《建筑门窗玻璃幕墙热工计算规程》:
2.1.8 可见光透射比采用人眼视见函数进行加权,标准光源透过玻璃、门窗或玻璃幕墙成为室内的可见光通量与投射到玻璃、门窗或玻璃幕墙上的可见光通量的比值。
可见,我国相关标准体系中,可见光透射比和透光折减系数均有所采用。
总体来看,建筑节能设计/验收标准,玻璃/门窗/幕墙设计/计算/测试标准中以可见光透射比为主,建筑采光设计/外窗采光性能标准中以透光折减系数为主。
3、国外相关标准的说法

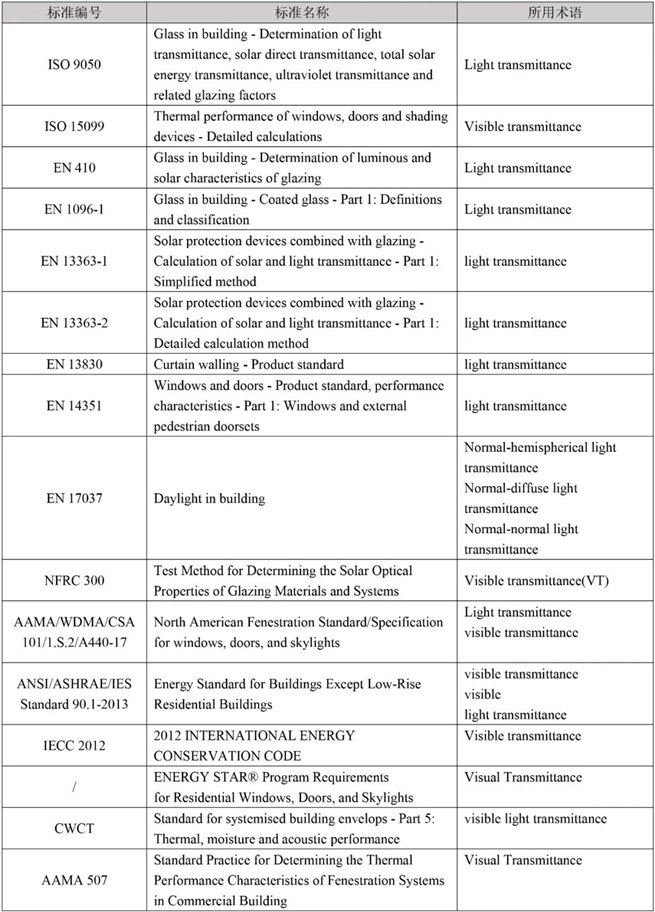

笔者对相对熟悉的一些国外标准中相关用法进行了统计,见下表。
可见,国外相关标准中主要采用可见光透射比的说法,但在表述上有一定差异,如light transmittance、visible transmittance、visible light transmittance、visual transmittance等。
4、二者如何测试/计算?
可见光透射比测试计算标准为GB/T 2680和JGJ/T 151。
GB/T 2680-2021中5.1给出了单片玻璃、双层玻璃、三层玻璃和多层玻璃组件的可见光透射比计算方法。
JGJ/T 151-2008中6.1和6.2给出了单片玻璃、多层玻璃可见光透射比计算方法,3.5和4.5给出了整窗和幕墙可见光透射比计算方法。
不难发现,可见光透射比计算基于单片玻璃可见光光谱数据,通过分光光度计测试得到;再通过软件计算得到中空玻璃、整窗/幕墙的可见光透射比。

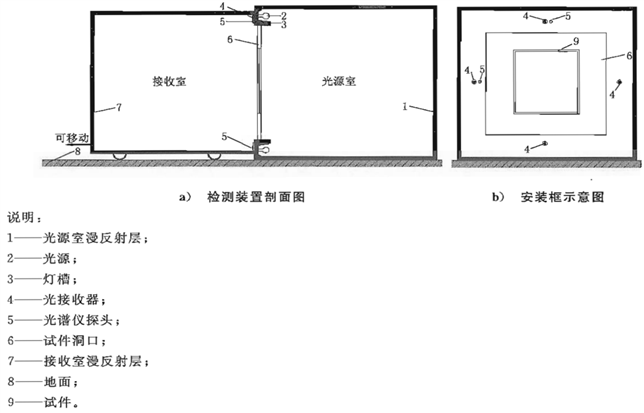

透光折减系数目前只能按照GB/T 11976对整窗进行测试,原理见下图。
可见,光源室是采用漫反射光源,试件一般为整窗试件,测试结果为整窗的透光折减系数。
显然,与透光折减系数相比,不同构造和尺寸的玻璃/门窗/幕墙产品的可见光透射比可依据单片玻璃计算得到,后者更便于产品设计和工程应用。
5、结论
可见光透射比与透光折减系数都是反映透光围护结构可见光透射特性的指标,前者是直射半球透射比,后者是散射半球透射比;
对于采光性能尤其是透光不透明材料,透光折减系数可有效表征采光性能,是国内建筑采光标准体系一直采用的说法;
GB/T 11976-2015给出了建筑外窗典型玻璃透光折减系数与透射比的折算系数,在不方便测量透光折减系数的时候可以通过透射比进行估算;
国内外主要建筑节能标准和门窗/幕墙/玻璃标准多采用可见光透射比说法,可见光透射比可基于单片玻璃光谱数据计算得到,更便于产品设计和工程应用。
总之,透光折减系数是我国建筑采光相关标准体系中的说法,而可见光透射比是国内外建筑节能/门窗/幕墙/玻璃相关标准体系中的说法。希望两个概念能最终协调统一,便于行业应用。
