内置遮阳中空玻璃是一类新型的节能玻璃产品，文章简要介绍了内置遮阳中空玻璃产品特点、热工计算理论和软件使用，并给出了热工计算示例！

1、产品介绍

内置遮阳中空玻璃是一种具有良好的隔热、保温和遮阳性能的建筑材料。

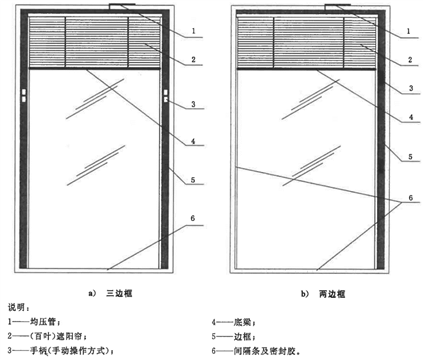

内置遮阳中空玻璃由两层玻璃板和一层遮阳层组成，中间隔以一定距离的空气层，基本构造见下图。

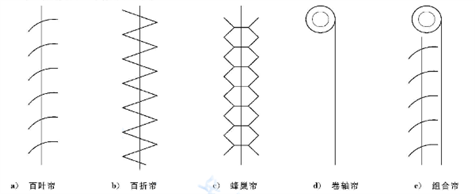

内置遮阳帘构造可分为百叶帘、百折帘、蜂巢帘、卷轴帘和组合帘，见下图。

内置遮阳中空玻璃产品标准为JG/T 255《内置遮阳中空玻璃制品》，要求传热系数按GB/T 8484进行测试，太阳得热系数按ISO 19467或JG/T 440进行测试。

内置遮阳中空玻璃热工性能需要进行计算和分析，以确定其在不同气候和环境条件下的节能效果。主要包括：

(1) 热工性能计算：根据传热学原理，可以计算内置遮阳中空玻璃的传热系数和太阳得热系数，以确定其保温隔热性能；

(2) 光学性能计算：内置遮阳中空玻璃遮阳层，可以改变可见光透射特性，从而影响室内的采光效果，因此需要确定其可见光透射特性；

(3) 空气层对热工性能的影响：空气层厚度会影响中空玻璃的热性能，通过计算分析，可以确定最佳空气层参数，以获得最优保温隔热效果。

内置遮阳中空玻璃光热性能计算分析是建筑设计中不可缺少的环节，它可以帮助我们了解内置遮阳中空玻璃光热性能，优化设计方案，提高建筑节能效果。

2、计算理论

内置遮阳中空玻璃热工计算可参考JGJ/T 151-2008《建筑门窗玻璃幕墙热工计算规程》中“8 遮阳系统计算”进行。

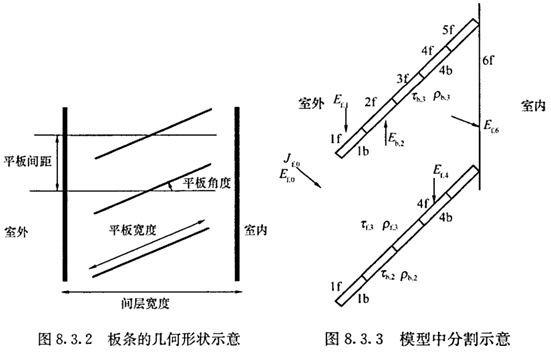

该规程中遮阳系统计算只适用于平行或近似平行于玻璃表面的平板型遮阳装置，包括内遮阳、外遮阳和中间遮阳三种，依据遮阳装置材料的光学性能、几何形状和部位计算其光热性能。

对确定后的模型按下列公式计算：

计算公式比较复杂，不具备操作性，这里就不详细解释了，感兴趣的朋友可以自行查阅规范。

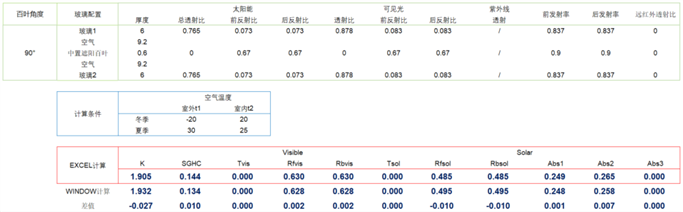

笔者研究编写了相应的计算表格，结果和WINDOW软件一致性较高，见下图。

实际操作中，建议采用软件计算，下面重点介绍。

3、软件使用

美国劳伦斯伯克利实验室的WINDOW软件具备内置遮阳中空玻璃光热性能计算功能。

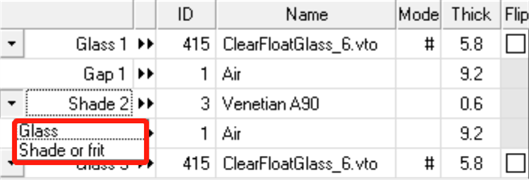

在Glazing System界面中，选择Glass/Shade or frit中的Shade or frit，见下图。

再在遮阳材料库中选择相应材料，计算即可得到内置遮阳中空玻璃的光热性能参数，见下图。

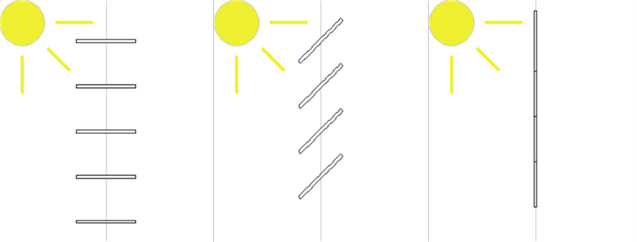

对于百叶片，通常要考虑三种状态：

(1) 打开：叶片角度为0°；

(2) 关闭：叶片角度为90°；

(3) 半打开：叶片角度为45°（或30°和60°）。

对于数据库中没有的材料，需要测试光谱参数，然后通过Optics导入Window软件。测试数据包括300~2500 nm波长范围内玻璃、百叶片的光谱透射比、前反射比和后反射比，玻璃和百叶片表面辐射率。

4、计算示例

以6mm透明玻璃+19A内置百叶+6mm透明玻璃为例，百叶片取系统默认的第一种材料，三种状态如下：

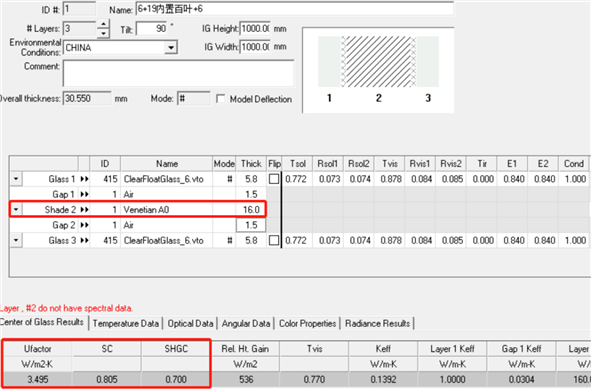

百叶片0°时，计算结果见下图。

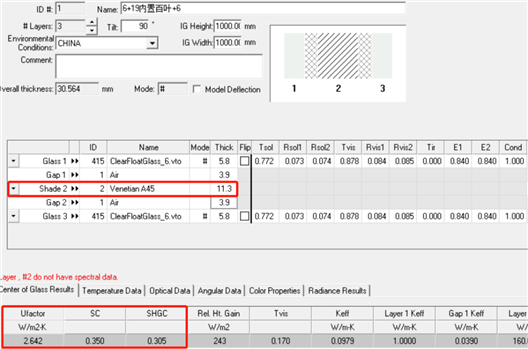

百叶片45°时，计算结果见下图。

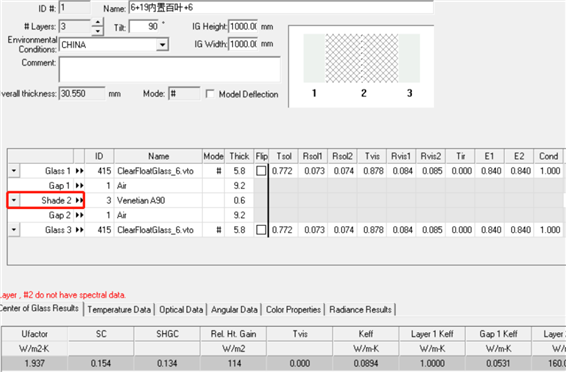

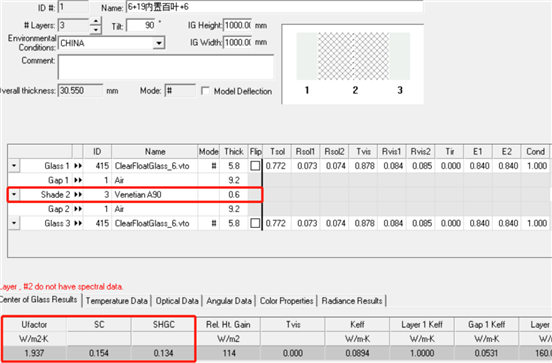

百叶片90°时，计算结果见下图。

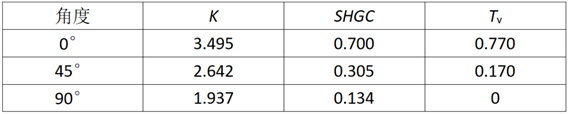

该6 mm透明玻璃+19A内置百叶+6mm透明玻璃光热参数如下：

可见，随着百叶角度由水平变为竖直，内置百叶中空玻璃的传热系数K值、太阳得热系数SHGC值和可见光透射比Tv值均呈明显下降趋势。

5、结论

内置遮阳中空玻璃是在中空玻璃内安装遮阳装置的制品，内置遮阳帘构造可分为百叶帘、百折帘、蜂巢帘、卷轴帘和组合帘，产品标准为JG/T 255-2020《内置遮阳中空玻璃制品》。

内置遮阳中空玻璃热工计算可参考JGJ/T 151-2008《建筑门窗玻璃幕墙热工计算规程》中“8 遮阳系统计算”进行。

美国劳伦斯伯克利实验室的WINDOW软件具备内置遮阳中空玻璃光热性能计算功能，以6 mm透明玻璃+19A内置百叶+6mm透明玻璃为例，计算了叶片在不同角度下的光热性能。

随着百叶角度由水平变为竖直，内置百叶中空玻璃的传热系数K值、太阳得热系数SHGC值和可见光透射比Tv值均呈明显下降趋势。
