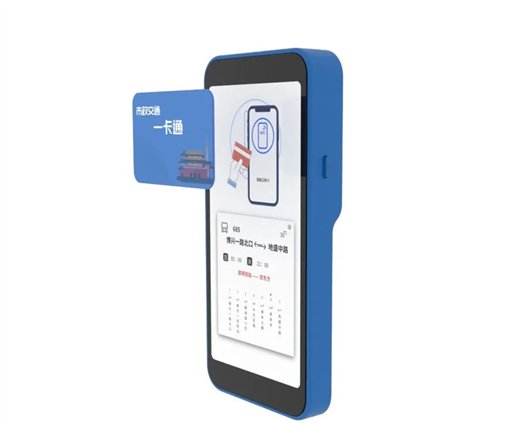

12月12日消息，近日京东方推出BOE自主研发的LCD NFC In-cell屏内集成解决方案。据介绍，该方案是将NFC线圈集成于LCD显示屏内，屏幕可示意刷卡位置，在用户操作时实现正面刷卡，人机界面交互，所见即所得，极大地提升用户使用体验。同时该方案还集成TDDI触控设计，实现显示、触控、NFC于一屏，一块屏幕实现多种功能。

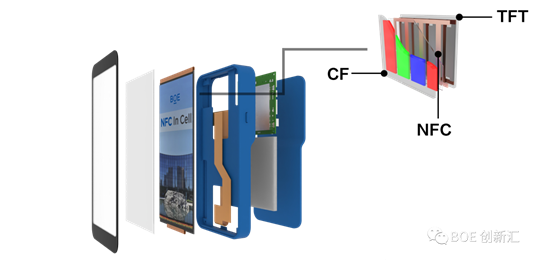

具体来说，该方案采用网格化设计将NFC线圈集成在TFT基板上。因此无需额外增加Mask层数，减少了对像素显示区域的占用。

同时该方案选用电导率更高的金属来进一步降低线圈阻抗，提升了天线性能，信号更强。与传统NFC读卡产品相比，省去了独立NFC天线部件，节省了整机空间。

同时该方案还在像素内增加Tx信号线，实现了TDDI（触控与显示驱动器集成）触控设计。市面上已有的屏下NFC方案，当NFC驱动功率增强时，常规的噪声滤波算法无法完全解决NFC噪声的干扰，影响Touch信号。

对此，BOE提出了全新的分时驱动方案，此方案在不影响Touch和NFC功能的前提下，使TDDI IC能够根据NFC的信号强弱和持续时间长短，采用不同的工作模式。

当NFC干扰强、持续时间久时，IC减少报点或不报点，从而尽量避免NFC与Touch同时工作。当NFC干扰弱、持续时间短时，TDDI IC则采用新的噪声滤波算法，以增强NFC噪声滤除能力，使NFC驱动与Touch相互之间达成互不干扰的效果。
