随着现代装修水平的提高，中空玻璃是目前已普遍应用于商业写字楼、大型商场、高层住宅等建筑物的一种节能玻璃，具有优良的隔热、隔音性能且美观实用。中空玻璃用密封胶在中空玻璃的成本中占比不高，但对中空玻璃的耐用性和安全应用非常重要，那该如何选用呢？

一、关于中空玻璃

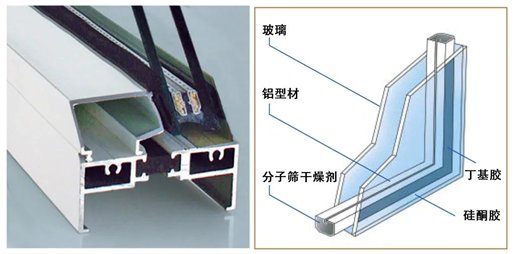

中空玻璃是由两片（或以上）玻璃与间隔条粘结而成，密封类型主要采用胶条法和胶接法两种，而目前采用较多的是胶接法密封结构中的双道密封结构，其结构形式如图所示：两片玻璃由间隔条隔开，间隔条与玻璃之间用丁基胶进行靠前道密封，在间隔条内部填充分子筛，玻璃边缘与间隔条外侧形成的缝隙用二道密封胶进行密封。

一道密封胶所起的作用是阻止水气或惰性气体进出空腔，一般使用丁基胶，因为丁基胶的水气透过率和惰性气体透过率都非常低，是铝条侧面和玻璃之间阻挡水汽的最有效屏障。但是丁基胶本身粘结强度低，弹性小，必须靠二道密封胶对整体结构进行固定，将玻璃板块与间隔条粘结在一起，使中空玻璃在承受荷载时，一道密封胶能保持良好的密封效果，同时整体结构不受影响。

二、中空玻璃二道密封胶的类型

中空玻璃二道密封胶主要有硅酮、聚氨酯和聚硫三类，但由于聚硫胶，聚氨酯胶耐紫外老化性能较差，其与玻璃的粘接面如果被阳光长期照射，会出现脱胶的现象，会导致隐框玻璃幕墙中空玻璃的外片脱落或点支式玻璃幕墙中空玻璃密封失效。硅酮密封胶的分子结构使得硅酮密封胶具有优异的耐高低温性能、耐候性能和耐紫外老化性能等优点，同时吸水率低，故市场上多以硅酮为主。

三、应用不当的危害

二道密封胶选用不当造成的问题可分为以下两类：一类是造成中空玻璃使用功能的丧失，即丧失了中空玻璃原本具有的功能；另一类则涉及到中空玻璃应用的安全问题——即中空玻璃外片坠落造成的安全隐患。

3.1 中空玻璃使用功能的的丧失

中空玻璃密封失效原因通常为：

a)丁基胶本身质量问题或与硅酮胶不相容

b)中空玻璃用二道密封胶填充矿物油

c)与充油胶接触，例如幕墙接缝的耐候胶或门窗上的密封胶

d)其他因素如干燥剂或加工工艺

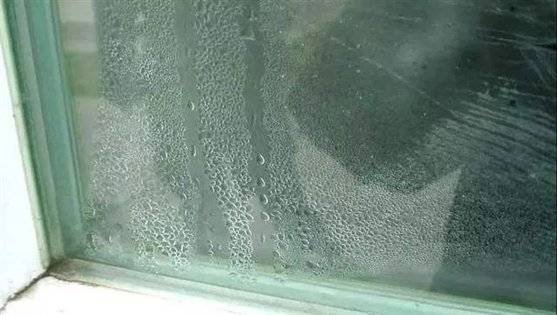

中空玻璃结露现象

中空玻璃出现密封失效，使用数年后中空玻璃会出现明显的结露、积水现象，过早失去了隔热、隔音及防水的效果。这些问题与中空玻璃一道密封丁基胶质量、分子筛质量和加工工艺有较大关系，但是二道密封胶的质量和性能不容忽视。因为中空玻璃结构必须靠二道密封胶对整体结构进行固定，将玻璃板块与间隔条粘结在一起。部分中空玻璃胶生产企业对产品配方缺乏经验，或质量控制水平较低，造成产品性能波动，二道密封胶与玻璃、间隔条粘结性较差，或与一道密封丁基胶出现相容性问题，严重影响到中空玻璃的使用寿命。

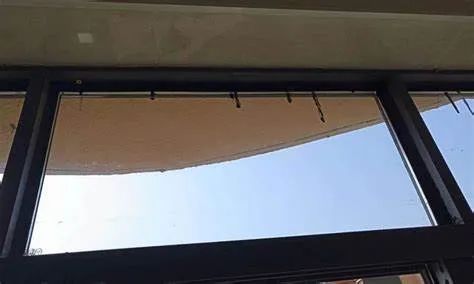

中空玻璃“流油”现象

因硅酮胶的原因导致中空玻璃失效最为常见的原因为：中空玻璃使用的二道密封硅酮胶为劣质廉价的充油胶。中空玻璃二道密封胶充油会导致中空玻璃失效?

为了降低成本，市面上一些中空玻璃二道密封胶填充了一定的矿物油。矿物油俗称白油，为烷烃类物质，与硅酮密封胶相容性较差，经过一定时间后会迁移、渗出，形成“虹彩”或者“流油”现象，最后导致中空玻璃失效。“虹彩”现象的原因是矿物油迁移到中空玻璃内腔内。“流油”现象的原因是矿物油迁移，溶解了中空玻璃一道密封丁基胶，产生黑色油斑或油迹。

因为有机硅基础聚合物在硅酮密封胶中所占成本比重很大，降低有机硅基础聚合物含量即可降低成本。不良厂家用部分低价的矿物油取代有机硅基础聚合物，同时，矿物油还有明显降低密封胶粘度的作用，因而配方中可以大量填充填料以更进一步降低有机硅基础聚合物含量。硅酮密封胶优异的耐候性能是由于其含有硅氧键为主链的有机硅基础聚合物，如果有机硅基础聚合物的含量下降，必然会导致硅酮密封胶的耐久性下降，因而影响到中空玻璃的使用寿命。

3.2 中空玻璃外片坠落

中空玻璃在建筑幕墙上的使用量很大，二道密封胶必须按规范使用。玻璃幕墙中空玻璃外片玻璃坠落现象时有发生，严重危及人身安全。玻璃幕墙中空玻璃外片玻璃坠落现象主要存在于隐框、半隐框玻璃幕墙的固定、开启部分或明框玻璃幕墙的开启部分，特别当大风天气或阴雨天过后，玻璃坠落现象比较严重。

在幕墙质量事故的鉴定中通过分析发现造成外片玻璃坠落的原因主要有三个方面:

1.中空玻璃二道密封胶的相容性问题；

2.相关方为了节约成本，一味追求低价，中空玻璃二道密封胶采用非硅酮结构密封胶问题如聚硫胶和硅酮建筑密封胶；

3.部分施工人员不专业、不严谨导致的中空玻璃二道密封胶注胶宽度问题。

四、二道密封用胶选用注意事项

中空玻璃用二道密封胶对中空玻璃的质量和使用寿命有着很大的影响，中空玻璃用结构密封胶甚至直接关系到幕墙安全问题，因此我们不仅要选好产品，更要选对的产品。

4.1 符合标准且按需使用

隐框幕墙、半隐框幕墙的中空玻璃二道密封胶必须选用硅酮结构密封胶，且尺寸要依据JGJ 102《玻璃幕墙工程技术规范》进行计算；

点支式玻璃幕墙的中空玻璃二道密封胶必须选用硅酮结构密封胶；

大尺寸明框幕墙的中空玻璃二道密封胶推荐选用中空玻璃硅酮结构胶；

门窗和普通明框幕墙用中空玻璃二道密封胶可以选用中空玻璃硅酮密封胶、聚硫密封胶或聚氨酯密封胶。

由于隐框、半隐框及点支撑玻璃幕墙用中空玻璃二道密封胶承受着外片玻璃所受的风荷载及自重荷载作用，要求密封胶的粘结强度较高。虽然硅酮胶和聚硫胶的粘结强度均较高，但由于聚硫密封胶耐紫外线性能较差，并与幕墙用硅酮密封胶相容性较差，因此，隐框、半隐框及点支撑玻璃幕墙等承受荷载作用的中空玻璃，其二道密封胶必须采用硅酮结构密封胶。

由于大部分中空玻璃生产企业对中空玻璃在建筑幕墙及其它方面用途时的能性指标要求不是非常清楚或明白，另外幕墙施工企业在定做中空玻璃时不能就所定做的中空玻璃二道密封胶的特殊性向中空玻璃生产企业提出，这样生产企业采用聚硫密封胶等也是造成中空玻璃外片玻璃脱落的主要原因之一。

另外，在明框玻璃幕墙中，固定板块中空玻璃二道密封胶可以采用聚硫密封胶，但很多人忽视了开启部分，这是因为明框玻璃幕墙开启部分是按隐框结构设计的。这一点往往被大多数幕墙企业所忽视，开启部分中空玻璃二道密封胶未采用硅酮结构密封胶，造成明框玻璃幕墙开启部分中空玻璃外片坠落现象严重。

LZ991 硅酮中空结构密封胶 和硅科-8800 双组分中空硅酮结构胶

中空玻璃结构密封胶应符合GB 24266-2009 《中空玻璃用硅酮结构密封胶》如LZ991 硅酮中空结构密封胶 和硅科-8800 双组分中空硅酮结构胶 ；

中空玻璃弹性密封胶应符合GB/T 29755《中空玻璃用弹性密封胶》如LZ828 硅酮中空玻璃密封胶和硅科-7000 双组分硅酮中空玻璃密封胶‍。

4.2 不选用充油密封胶

随着市场竞争越来越白热化，部分不良生产厂家为了降低生产成本，不惜牺牲密封胶产品性能和质量来谋取短期利益。填充便宜的“矿物油”取代价格昂贵的有机硅基础聚合物是不良厂家降低密封胶生产成本的常用方法。廉价充油胶较低的耐久性的背后潜藏的是中空玻璃过早失效甚至是中空玻璃外片坠落，可能造成重大损失的安全隐患。因此，大家一定要拒绝选用“充油胶”。

4.3选择信誉好、服务好的品牌产品

兴发凌志是兴发集团（股票代码：600141）全资子公司湖北兴瑞硅材料有限公司参与成立的一家合资公司，拥有凌志liniz和硅科guike两大品牌，是国内第一家上下游整合的硅酮密封胶企业，95%的生产原材料已实现园区内供应，实现了原材料对生产车间的管道输送，生产工艺成熟、自动化程度高，生产控制和质量控制严格，相关产品已经获得结构胶行业推荐以及绿色建材等多项认证，值得信赖。

中空玻璃二道密封胶在中空玻璃的成本中占比不高，但对中空玻璃的耐用性和安全应用非常重要。建议各位客户一定要选对产品，如一昧追求价格低而忽略产品的正确应用和质量保证，可能导致幕墙门窗有质量问题，甚至会造成重大安全事故。
