近年来，国家实施的节能环保和碳中和等战略初见成效，但是全国范围中 空玻璃产品大量使用假冒伪劣干燥剂的乱象，导致各类社会问题逐渐凸显，给 国家和人民的生命财产安全造成严重威胁，严重影响国家战略的实施。

中空玻璃产品因使用假冒伪劣干燥剂(主要成分是氯化钙、氧化钙等)， 导致腔内水汽的反复冷凝与蒸发，出现腐蚀、结碱现象，加速热传导，最终造 成中空玻璃漏气，起雾结露，甚至还会出现坠落伤人事件。

一、干燥剂应用现状

现 状 1 : 干燥剂标准缺失

行业标准JC/T 2072-2011里中空玻璃干燥剂分A类(3A分子筛)和B类(凹 凸棒土干燥剂)，其中B类干燥剂在标准中规定的主要成分是凹凸棒土，但在 实际生产中必须添加起主要作用的氯化钙才能达标，用含氯化钙干燥剂冒充中 空玻璃干燥剂。

现状2: 缺乏检验方法

虽然各省地方标准和限制禁止文件都有禁止使用氯化钙、氧化钙、4A分子 筛，但大部分干燥剂生产企业在实际生产中还是会因为成本、原材料等原因， 掺杂具有危害和腐蚀的氯化钙等物质才能达到行业标准要求。

而现行标准中缺少对于掺杂物和氯离子含量的检验方法，玻璃深加工企业 生产采购时更是缺乏检测方法和依据。

现状3: 干燥剂行业缺乏监管

中空玻璃干燥剂假冒伪劣产品泛滥，很多制假售假企业用氯化钙、氧化钙 (石灰)类干燥剂、4A分子筛冒充中空玻璃干燥剂，而这些干燥剂会对中空玻璃间隔条、密封胶、LOW-E膜造成腐蚀，最终会造成中空玻璃漏气，起雾结 露，甚至严重了还会出现爆裂或坠落。

而深加工企业和市场监管部门缺乏有效的技术手段来验明干燥剂主要成分的真伪，所以出现了干燥剂行业产品质量合格率不高的现象。

现状4: 包装不规范，故意误导

市场上很多干燥剂外包装都写着: 中空玻璃专用分子筛、中空玻璃分子筛 等名称字样，其实际产品是中空玻璃用B类干燥剂或其他干燥剂，目的就是误  导或者混淆消费者，甚至还有部分"三无干燥剂"，这类产品无生产日期批号、无质量合格证、无生产厂家，无生产厂址等信息。

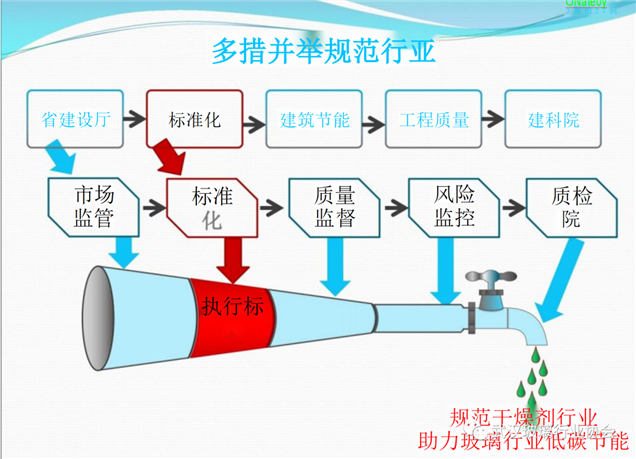

二、多措并举规范行业

三、干燥剂对中空玻璃影响实验

 实验背景：山东省建筑玻璃与工业玻璃协会，国家建材机械质量监督检验中心 的大力协作下，向国内主要的中空玻璃干燥剂使用和生产企业发出了样品收集函，广泛 征求山东省玻璃协会会员单位、相关生产单位使用、生产和销售的各类中空玻璃用干燥 剂样品，并就多个项目进行了对比测试，全面地考察了样品的性能，完善测定数据

 摘要：山东省玻璃深加工企业280余家；干燥剂生产销售流通企业10余家；我们在走访这些企业时对中空玻璃干燥剂这类产品进行取样抽 查，涉及58家企业60批次产品，合格11批次，不合格49批次，批次合 格率不足20％

 实验分析：市场上四种错误的干燥剂

●4A分子筛 市场上较多见

●生石灰类干燥剂 市场较少见

●氯化钙类干燥剂 市场上很多见

●纯粘土类干燥剂 市场上较少见

 试验结果综述

1. 3A分子筛无论在任何条件下，都不会对中空玻璃产生任何的破坏作用。

2. 氯化钙类干燥剂有腐蚀性，其腐蚀性是随着吸水的不断增多而不断增强的。

3. 中空玻璃中的氧气对铝条有一定的保护作用，越是充氧气的中玻璃，其腐蚀 性也越低，相反，充氩气的中空玻璃，其被腐蚀的却更加严重，这是因为氧气对 氧化膜有保护作用，起腐蚀作用的并不是氧气，而是游离出来的氯根离子。

4. 氯化钙干燥剂可以腐蚀铝条；让铝条内外锈迹斑斑，腐蚀速度很快，试验一 个星期后就出现锈迹，几个月便可使铝条锈透，并且伴随大量盐类结晶。

5. 此类干燥剂可以轻易破坏丁基胶，造成丁基胶挥发，在玻璃表面上形成彩虹 现象。玻璃表面的彩虹在玻璃打开后可以用手抹掉，是丁基胶被酸类破坏后的挥 发物。

6. 同时发现粘土载氯化钙类干燥剂还有一定的粉化迁移作用，其在迁移过程中 不断的粉化，从中空玻璃铝条的小孔当中渗出，强化对中空玻璃的腐蚀，并污浊 中空玻璃，破坏美观性。

综上所述，粘土载氯化钙类干燥剂，可以通过如下途径对中空玻璃进行破坏：1.破坏美观性: 铝条被腐蚀 盐类结晶渗出 腐蚀丁基胶并产生彩虹，使中空玻璃不透明 干燥剂粉化从铝条中渗出，并沾到玻璃壁上 2.破坏中空玻璃寿命：破坏丁基胶使中空玻璃密封性失败 3.对节能效果的破坏：因为酸气的存在，LOW-E膜会遭到严重的侵袭。4.对玻璃安全性的威胁：密封胶与铝条是中空玻璃最重要有效支撑，其长期的被腐蚀势会对玻璃安全性 造成严重影响，有可能导致大片玻璃坍塌跌落，这是个不可忽略的安全问题。

四、各省市相关政策和标准

❍ 辽宁省民用建筑外窗工程技术规范

明确规定：中空玻璃间隔条中应使用3A分子筛，不应使用氯化钙、氧化钙类干燥剂，不应使用4A分子筛。

❍ 上海市民用建筑外窗应用技术规程

明确规定：中空玻璃间隔条中应使用3A分子筛，不应使用氯化钙、氧化钙类干燥剂。

❍ 江苏省居住建筑标准化外窗系统图集

8.2.2规定：间隔铝框中的干燥剂不得使用氯化钙干燥剂，且应采用专用设备装填。

❍ 河南省《2016年度住房城乡建设领域新技术新产品推广项目目录》公告〔2017〕5号》

明确规定：氯化钙干燥剂、聚氯乙烯（PVC）隔热条不得用于民用建筑的门窗工程。

❍ 国家标准《3A分子筛》GB/T10504-2017

明确规定：4.4中空玻璃用球形3A分子筛技术要求。
