老泰前段时间跑过一家业主,业主居住在夏热冬冷区域,环境安静,景色优美,选用的是四玻两腔、外片夹胶、双片Low-E的玻璃配置,这种已经算是家装里很高的配置了,但因为玻璃太厚,从里面看出去绿油油的一片,采光也不太理想。
就这位业主的整体居住环境而言,老泰觉得其实这个配置有些过犹不及了,配置高,但却有些适得其反,没有因地制宜发挥最好的节能效果。

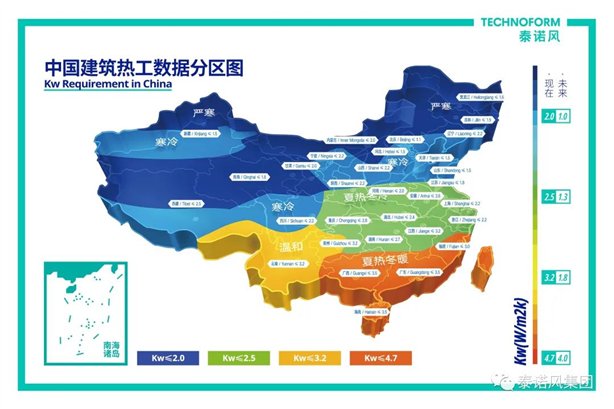

中国幅员辽阔,气候特点各不相同,加上业主需求各异很难做到一概而论。虽然如此,但我们也可各个击破,今天老泰就从不同气候区域的角度讲讲玻璃节能参数的选择偏重,开讲之前,让我们先复习一下热工地图。
不同气候区域
选择玻璃节能参数应偏重什么?
玻璃的节能参数有两个指标,遮阳系数Sc值和传热系数K值,这两个指标哪个对建筑节能的贡献大既取决于建筑物所在地区的气候条件也取决于建筑物的使用功能。
建筑节能设计标准根据不同气候区域给出了门窗或玻璃幕墙的限定性指标,在满足该指标的前提下,空调能耗占比重更大的地区应选择更低遮阳系数的玻璃。
例如夏热冬暖地区,研究显示该地区全年能耗中太阳辐射造成的能耗约占85%,而温差传热的能耗仅占15%,显然该地区必须最大限度地遮阳才能获得最好的节能效果;
采暖能耗占比重更大的地区应选择更低传热系数的玻璃。
例如严寒地区夏季时间短,而冬季时间长且室外温度低,保温成为主要矛盾,更低的K值更有利于节能。
实际上无论哪个气候区域,K值无疑越低越好,只是降低K值也是要花代价的,如果它在节能贡献中占的比重小就不必追求,当然不要钱白给可以。
结论
K值越低保温性能越好,它对建筑节能的贡献大体上从北到南逐渐降低,在满足节能标准规定的前提下可根据成本因素考虑是否需要更低。
遮阳系数Sc越低,对夏季节能有利,对冬季节能有弊,存在异议较多的是夏热冬冷地区的居住建筑、寒冷地区的公共建筑要不要进一步遮阳的问题,可根据建筑的使用功能进行分析,作出利大于弊的选择。
公共建筑
是否应选择更低遮阳系数的玻璃?
公共建筑的特点 //
The character of public buildings
门窗幕墙的密封性好、不易随意开窗通风,室内电器设备产生的热量和透过玻璃进入的太阳热能会在室内聚集,即便在过渡季节仅靠自然通风换气也不易带走室内聚集的热量;
基本在白天使用,此时阳光照射持续聚集热量,尽管这些热量在夜晚会散发出去但白天仍聚集在室内,要想温度适宜只能被迫开空调去除这些热量;
夏季为克服阳光热能所花费空调能耗远大于冬季阳光补充采暖所节省的暖气能耗,这是因为夏季阳光的照射强度远大于冬季,且日照时间更长所致。
这三个特点决定了公共建筑的门窗幕墙应选择遮阳系数Sc尽可能低的玻璃,这样才能取得最佳的节能效果。
广东省建筑科学研究院对北京、重庆地区的公共建筑(写字楼、酒店等)全年用电量的统计分析结果证实了这一结论。
“

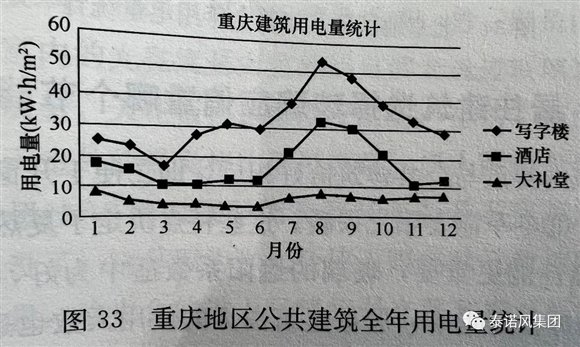

重庆地区公共建筑全年用电量分布显示
(如图 33所示)
夏季是用电量高峰期,其中空调是电耗的主力,写字楼的电耗远高于其他建筑,即便在过渡季节也是如此。
重庆是典型的夏热冬冷气候区,这个气候区的公共建筑必须进一步遮阳才能有效降低全年电耗,选择双银或三银Low-E中空玻璃能获得最佳节能效果。
“

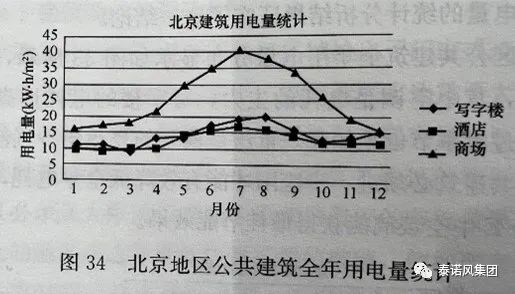

北京公共建筑全年用电量统计
(如图34 所示)
北京属于典型的寒冷地区,这个地区的公共建筑该不该遮阳呢,对比以下实际采集的数据可以得出结论:
写字楼年空调电耗约170kW•h/m²,年采暖能耗为30~90kW•h/m²;
酒店年空调电耗约为150kW•h/m²,年采暖能耗为40~ 90kW•h/m²;
商场年空调电耗约为310kW•h/m²,年采暖能耗为10~60kW•h/m²。
显然北京公共建筑的空调能耗高于采暖能耗。
这说明寒冷地区的公共建筑也必须遮阳才能有效降低全年电耗,同样双银 Low-E、三银Low-E中空玻璃是最佳选择。
笔者曾建立模型计算分析过严寒地区公共建筑的能耗,得出结论与寒冷地区的情况基本相同,即该地区的公共建筑也应该遮阳,尽管遮阳获取的节能回报小于寒冷地区但绝对值得追求。
居住建筑
选择玻璃应偏重哪个节能参数?
居住建筑的特点 //
Characteristics of residential buildings
便于开窗通风;
夜晚使用为主;
冬季需要阳光采暖。
这些特点决定了夏热冬冷地区的居住建筑保温性能更重要,玻璃的遮阳系数适中为好,0.5是合适值。
这是因为即便是夏季,居住建筑白天的使用天数也远少于夜晚,绝大多数情况是在太阳即将落山或夜晚时使用空调,开启空调前开窗通风就能有效地散失白天室内聚集的太阳热量,而此时太阳已经落山了,遮阳与否无关紧要。
更高的遮阳系数是否更好?考虑到夏季阳光热辐射和室外水平红外热辐射带来热感,适当遮阳还是十分必要的,因此遮阳系数不宜再高。
冬季适中的遮阳系数不会过多限制进入室内的阳光,这有助于室内采暖。对于西立面的窗,遮阳系数一定要低。宁可牺牲冬季的阳光采暖也要保证夏季阳光西晒时不热。
前已述及,夏热冬暖地区的居住建筑必须遮阳,寒冷地区和严寒地区的居住建筑除西立面外遮阳系数适当高些有利于平衡节能性和舒适性。
最后,老泰做个简要总结:
K值越低保温性能越好,它对建筑节能的贡献大体上从北到南逐渐降低,在满足节能标准规定的前提下可根据成本因素考虑是否需要更低。
遮阳系数Sc越低,对夏季节能有利,对冬季节能有弊,存在异议较多的是夏热冬冷地区的居住建筑、寒冷地区的公共建筑要不要进一步遮阳的问题,可根据建筑的使用功能进行分析,作出利大于弊的选择。
公共建筑的门窗幕墙应选择遮阳系数Sc尽可能低的玻璃。
夏热冬冷地区的居住建筑保温性能更重要,玻璃的遮阳系数适中为好。夏热冬暖地区的居住建筑必须遮阳,寒冷地区和严寒地区的居住建筑除西立面外遮阳系数适当高些有利于平衡节能性和舒适性。
