具有“蝴蝶斑”特征是否意味着一定是钢化玻璃自爆呢？钢化玻璃自爆如何定义，如何快速鉴别，原因有哪些，如何降低自爆率？

1、从两个案例讲起
案例一：某大厦装修完成后，业主方认为破裂的十几块钢化玻璃是内装过程中工人撞击引起的，需承担维修责任；而内装公司认为破裂玻璃是钢化玻璃自爆引起的，应该由幕墙公司承担维修责任。那么这十多块钢化玻璃到底是自爆还是撞击引起的呢？

案例二：某幕墙工程施工完成后，出现了大面积钢化玻璃破裂事故。幕墙公司认为是相关人员的恶意报复事件；而业主方认为是幕墙公司玻璃自爆原因导致的。那么这些玻璃究竟是自爆还是人为破坏呢？

2、钢化玻璃自爆的定义和危害？
那么究竟什么是钢化玻璃自爆呢？在我国工程建设行业标准JG/T 455-2014《建筑门窗幕墙用钢化玻璃》中有这么一段话，对钢化玻璃自爆作出了科学和明确的解释。


“严格意义上说，钢化玻璃只有在无荷载作用下发生的自发性炸裂才称为钢化玻璃自爆。实际工程中，对于没有外力冲击、正常使用条件下、具有典型自爆裂纹的钢化玻璃也归结为钢化玻璃自爆。”

3、如何快速鉴别是自爆还是外力撞击呢？


回到开头的两个案例。


案例一中共检查7块玻璃，3块为明显外力撞击，表现为室内侧玻璃在起爆点“蝴蝶斑”处有明显的玻璃碎屑。

4块玻璃为明显“自爆”，特征为起爆点“蝴蝶斑”处光滑平整，且有肉眼可见杂质颗粒。

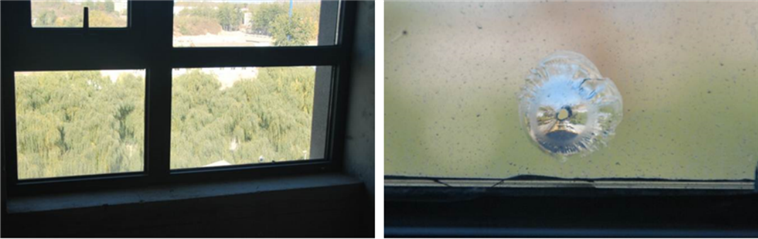

案例二中共检查了19块破裂玻璃，其中11块钢化玻璃(3块已脱落)，8块为非钢化玻璃，均为明显人为破坏，特征为起爆点处有明显的外力撞击痕迹，见下图。

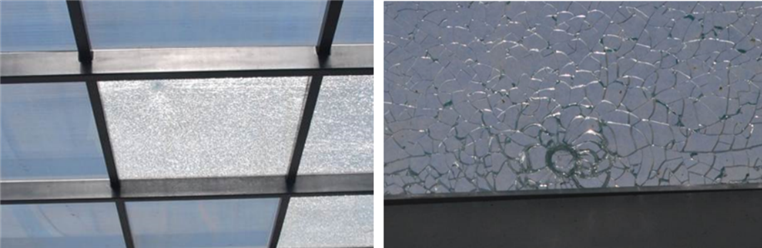

 而非钢化玻璃外力撞击痕迹更为明显，见下图。


从这两个案例可以看出，“蝴蝶斑”并不能判断是否是自爆，还要结合断口处的特征判断：断口处光滑平整，且有肉眼可见的杂质颗粒，基本可以判定为钢化玻璃自爆；断口处有明显碎屑或大的撞击坑特征，则可判断为外力撞击。


4、钢化玻璃自爆的原因有哪些呢？

JG/T 455-2014中这段话对钢化玻璃自爆原因进行了简洁而全面的总结。

“钢化玻璃自爆的原因很多，玻璃中硫化镍粒子的相变膨胀、气泡和结石造成的应力集中、钢化过度、钢化玻璃应力不均匀、玻璃边部加工质量低下和钢化玻璃尺寸过大都可能造成钢化玻璃自爆。”

根据笔者30几栋玻璃幕墙工程检查鉴定经验来看，上百片样品检查结果表明，具备上述钢化玻璃自爆特征的地方均可以找到明显的杂质颗粒；经电镜分析，除1片外其余均为NiS杂质。

硫化镍膨胀是钢化玻璃自爆的主要原因，一般以结晶体(NiS)存在，室温下存在着α相向β相转变的热力学倾向，并伴有2％~3％的体积膨胀，在钢化玻璃中具备了一定的动力学条件，从而造成玻璃自爆。

因而，温度变化也成为钢化玻璃自爆的直接诱因，这也是为何钢化玻璃自爆多发生在季节交替气温明显变化时，且多发生在太阳辐照强烈的南向、西向和东向的原因。此外，风荷载、装配应力等会改变钢化玻璃内部的应力分布，也可能成为诱因。

5、我国钢化玻璃相关标准的规定分析

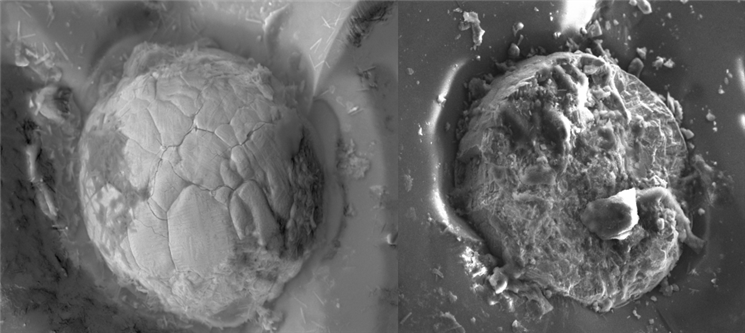

根据国外研究统计结果分析，引起钢化玻璃自爆的杂质颗粒直径95％以上分布在0.04 mm~0.65 mm之间。笔者曾对数十个杂质进行电镜分析，结果表明这些样品杂质颗粒直径集中在0.10 mm~0.30 mm之间，也验证了前面统计结果。

那么我国国家标准对平板玻璃杂质缺陷是如何要求的呢？JG/T 455-2014中对门窗幕墙用钢化玻璃用原材料提出了如下要求。

“4.1.1 生产建筑门窗用钢化玻璃所使用的玻璃，其外观质量应不低于GB 11614一等品或JC/T 2128合格品要求。”

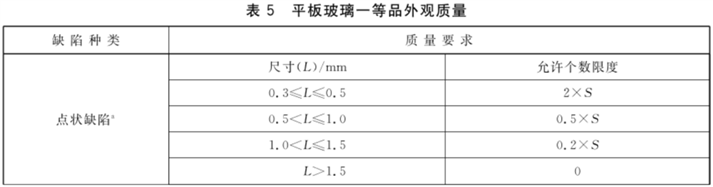

国家标准GB 11614-2019《平板玻璃》中对一等品平板玻璃点状缺陷要求如下。

即在1平方米内直径在0.3~0.5 mm的点状缺陷允许个数为2个。硫化镍杂质不能排除在外，这也就决定了钢化玻璃自爆可能性是必然存在的，我们只能通过手段降低自爆概率，而无法完全避免。

我国门窗幕墙行业提出了JG/T 455-2014标准，对玻璃原材料质量及均质处理、允许面积、边部加工质量、外观质量、最少/多碎片数、表面应力最大最小值之差等进行了规定，以尽可能降低钢化玻璃自爆概率。

JG/T 455-2014前言中提出了避免钢化玻璃自爆的方法：1) 选择优质平板玻璃；2) 适度钢化；3) 保证钢化玻璃表面应力均匀；4) 提高钢化玻璃边部加工质量；5) 限制钢化玻璃尺寸。”

6、结论

从两个实际案例提出了钢化玻璃自爆鉴别的重要性，介绍了如何界定钢化玻璃自爆并展示了自爆的危害，结合案例给出了如何快速鉴别钢化玻璃自爆和外力撞击。

分析了钢化玻璃自爆原因和JG/T 455-2014相关规定，为钢化玻璃工程选用时降低自爆率提供了参考。

工程实践中，高层、超高层幕墙玻璃外片一般建议选用夹层玻璃，在发生玻璃自爆时仍有一定安全性，可为更换处理留有充足时间。
