中空玻璃间隔层最佳厚度是多少呢？研究了不同间隔层厚度、放置角度时，空气、氩气、Low-E玻璃、三玻中空、真空及复合真空对中空玻璃K值的影响，给出了间隔层最佳厚度建议。不妥之处敬请指正！

1、衡量指标确定

中空玻璃间隔层最佳厚度确定时，首先需要考虑用哪个指标来衡量。因此先研究间隔层厚度、放置角度对中空玻璃K、SHGC、Tv的影响。

​

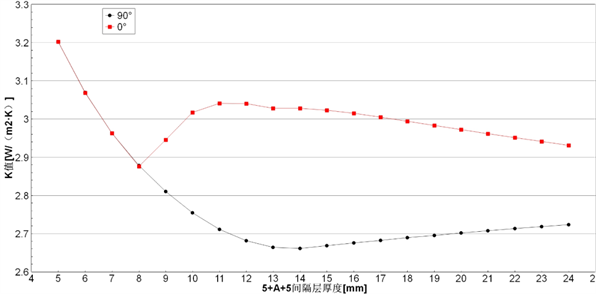

5+A+5中空玻璃，不同间隔层厚度、放置角度时K值模拟结果见下图。

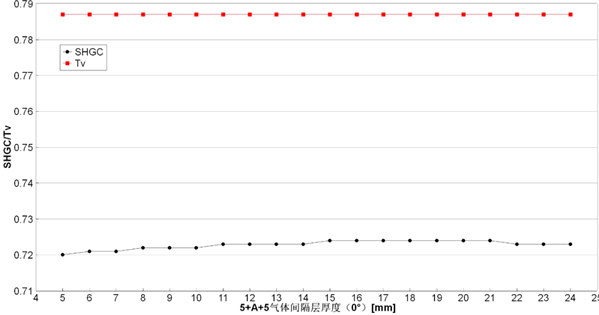

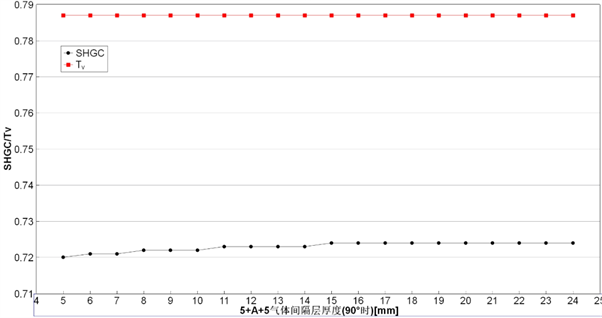

可见，普通中空玻璃竖向放置时间隔层最佳厚度为12~16mm，水平放置时最佳厚度为8mm。不同间隔层厚度、放置角度时，SHGC、Tv值模拟结果见下图。

可见，间隔层厚度、放置角度对SHGC值和Tv值几乎无影响。因此，下文模拟以K值为衡量指标，即仅考虑各种因素对中空玻璃K值的影响。

2、双玻中空玻璃

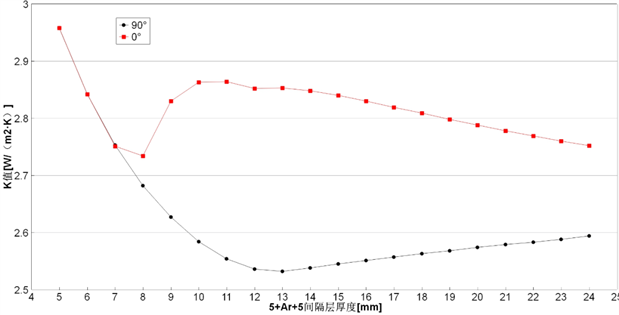

前已述及，普通中空玻璃竖向放置时间隔层最佳厚度为12~16mm，水平放置时最佳厚度为8mm。那么填充氩气时，间隔层厚度对K值有何影响呢？模拟结果见下图。

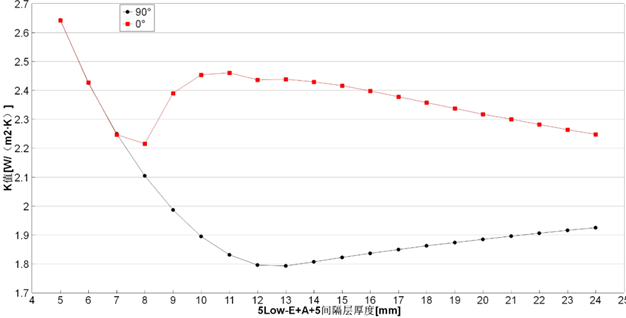

可见，填充氩气时，中空玻璃竖向放置间隔层最佳厚度为11~16mm，水平放置时最佳厚度为8mm。采用Low-E玻璃时，间隔层厚度对K值有何影响呢？模拟结果见下图。

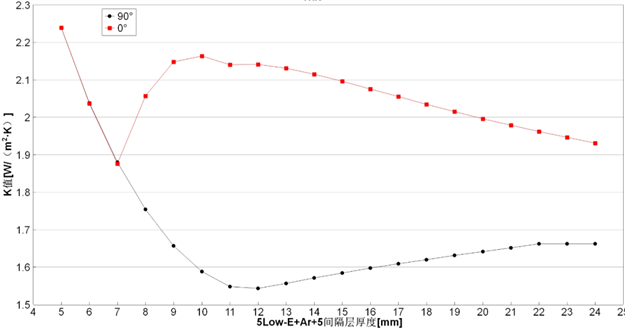

Low-E玻璃时，中空玻璃竖向放置时间隔层最佳厚度为11~16mm，水平放置时最佳厚度为8mm。采用Low-E玻璃并填充氩气时，间隔层厚度对K值有何影响呢？模拟结果见下图。

采用Low-E玻璃并填充氩气时，中空玻璃竖向放置时间隔层最佳厚度约为10~15mm，水平放置时最佳厚度为7mm。可见，放置角度对双玻中空玻璃间隔层最佳厚度影响较大，填充氩气、采用Low-E玻璃时影响有限。

这是双玻中空玻璃情况，那么三玻中空玻璃呢？

3、三玻中空玻璃

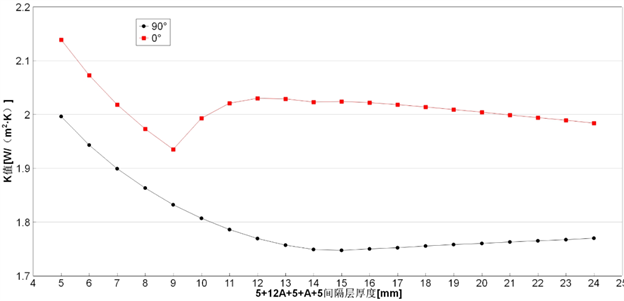

放置角度对三玻中空玻璃间隔层最佳厚度有何影响呢？先来考虑一个间隔层保持12mm，另一个间隔层厚度改变的情况，模拟结果见下图。

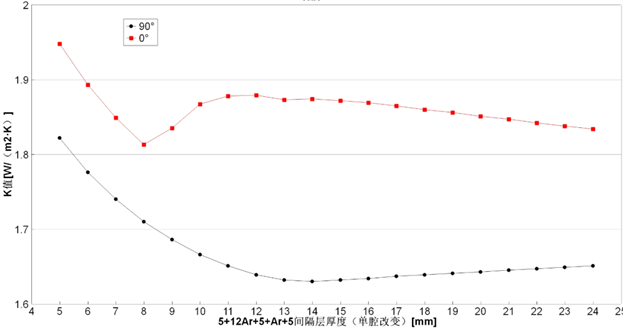

普通三玻中空玻璃竖向放置时间隔层最佳厚度为13~18mm，水平放置时最佳厚度为9mm。填充氩气时会有影响吗？模拟结果见下图。

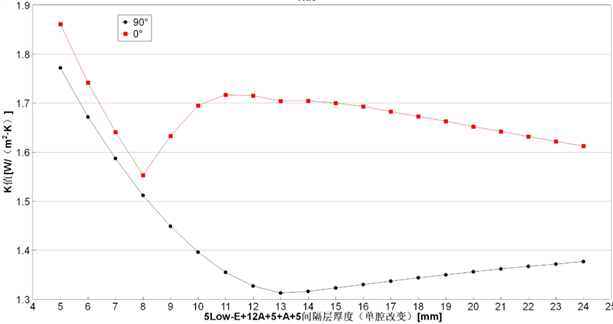

填充氩气时，三玻中空玻璃竖向放置时间隔层最佳厚度为12~18mm，水平放置时最佳厚度为8mm。采用Low-E玻璃时，间隔层厚度对K值有何影响呢？模拟结果见下图。

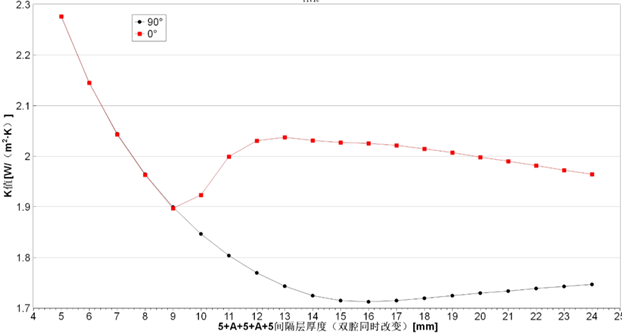

Low-E玻璃时，三玻中空玻璃竖向放置时间隔层最佳厚度为12~16mm，水平放置时最佳厚度为8mm。以上为三玻中空玻璃单腔厚度改变时的情况，那么双腔厚度同时改变呢？模拟结果见下图。

双腔厚度同时改变时，三玻中空玻璃竖向放置时间隔层最佳厚度约为14~19mm，水平放置时最佳厚度为9mm。可见，与双玻中空玻璃类似，放置角度对三玻中空玻璃间隔层最佳厚度影响较大，填充氩气、采用Low-E玻璃时影响有限。

以上考虑的是双玻和三玻中空玻璃，那么真空玻璃有何表现呢？

4、真空玻璃vs复合真空玻璃

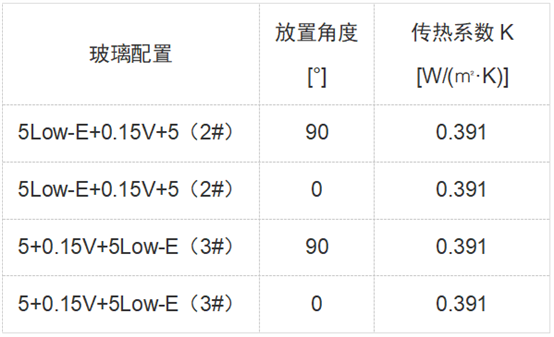

尽管真空玻璃真空层厚度、支撑物直径和间距、封边工艺每家企业有所不同，但每家工艺相对稳定，真空层厚度可认为不变。真空玻璃竖向放置和水平放置时，模拟结果见下表。

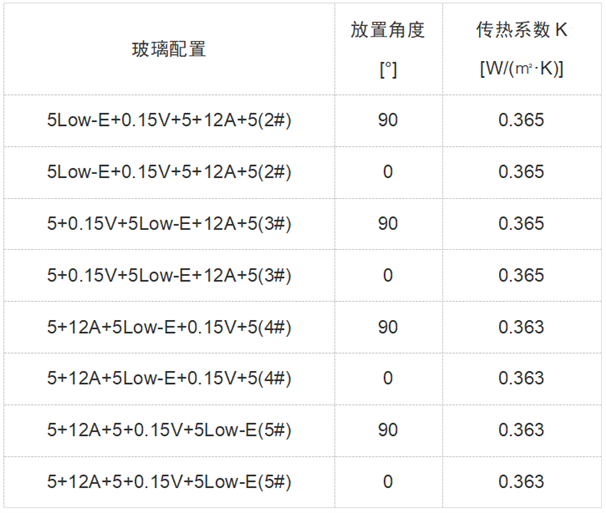

可见，真空玻璃竖向放置和水平放置时，K值保持不变。那么复合真空玻璃有何表现呢？模拟结果见下表。

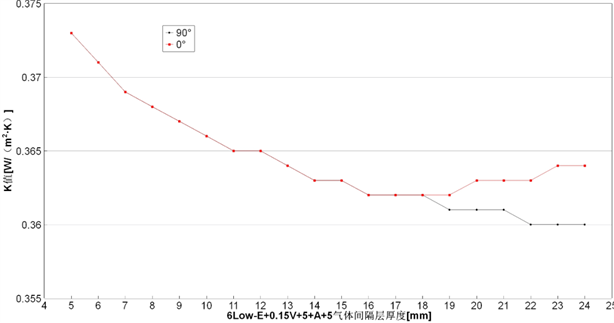

可见，复合真空玻璃竖向放置和水平放置时，K值也保持不变。复合真空玻璃中气体间隔层最佳厚度是多少呢？模拟结果见下图。

可见，复合真空玻璃中气体间隔层厚度对K值影响为小数点后第二位或第三位，非常有限。真空玻璃、复合真空玻璃，放置角度、气体间隔层厚度对K值几乎无影响。

5、结论

中空玻璃间隔层最佳厚度是多少呢？不同间隔层厚度、放置角度时，空气、氩气、Low-E玻璃、三玻中空、真空及复合真空对中空玻璃K值有何影响？

间隔层厚度、放置角度主要影响中空玻璃K值，对SHGC值和Tv值几无影响，因此以K值为衡量指标。


双玻中空玻璃、三玻中空玻璃，间隔层厚度、放置角度对K值影响较大，竖向放置时最佳厚度约为12~16mm，水平放置时最佳厚度约为8mm；采光顶、天窗设计时尤其需要注意。

双玻中空玻璃、三玻中空玻璃，填充氩气、Low-E玻璃、单双腔改变等，对间隔层最佳厚度影响有限，约为±1~2mm。

真空玻璃、复合真空玻璃，气体间隔层厚度、放置角度对K值影响非常有限，这是真空玻璃用于采光顶、水平天窗时的一大优势。

注：以上数据由WINDOW软件模拟得出，有待进一步试验验证。
