高模量还是低模量？满足要求， 品质稳定的就是好胶
1 低模量密封胶是什么？
最近低模量（醇型）耐候密封胶在建筑门窗幕墙行业的从业者中引起一股新潮流。众多业主、门窗幕墙施工企业和建筑幕墙设计师们均对其表现出极大的热情，即使对工程的成本控制造成一点挑战也迎难而上。那低模量（醇型）耐候密封胶究竟有何魔力使得大家都如此着迷。

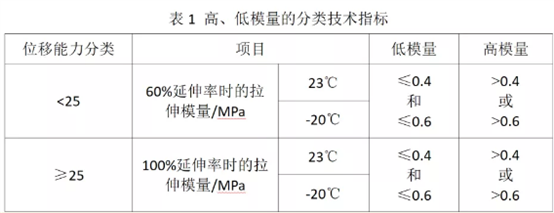

醇型密封胶的好处，想必大家早已知晓，醇型硅酮密封胶比酸性和中性酮肟型硅酮密封胶更环保、无毒、低VOC释放，因此是提高行业发展和建筑产品质量的保障之一。那低模量密封胶到底是什么？根据国标GB/T 14683-2017《硅酮和改性硅酮建筑密封胶》和ISO国际标准ISO 11600-2011《Building construction-Jointing products-Classification and requirements for sealants》中的定义，H型试件的拉伸结果应满足表1中低模量的技术指标。
从表1中我们可以知道，低模量密封胶在被拉伸60％或100％（根据位移能力区分）时，在23℃时的内应力所对应的强度模量是不大于0.4MPa的，并且在-20℃时的内应力所对应的强度模量是不大于0.6MPa的，这两个要求同时满足才能被称为低模量硅酮密封胶。在一定位移变形下，更低的内应力能降低耐候密封胶在使用服役过程中发生界面粘结失效的概率，以及能在使用服役过程中对粘结基材的形状尺寸稳定性有保护作用。
2实验分析
之江公司在前些年也推出了系列酮肟型低模量耐候密封胶产品，去年则推出了高模量醇型门窗胶和高模量醇型耐候胶产品系列。
这些产品受到市场的欢迎和追捧，但是也不可避免的与市场上某些品牌的低模量醇型密封胶进行对比和比较。为此我们搜集了市场中两个品牌的醇型密封胶产品，其中A为国产品牌，B为进口品牌；A-1为20级低模量醇型密封胶，A-2为35级低模量醇型密封胶，B-1为50级低模量醇型密封胶。我们将这三款产品分别和我们之江生产的20级高模量醇型密封胶和50级低模量酮肟型密封胶进行了实验室加速老化前后样品的表干时间、H型试件的最大拉伸强度和高低模量判别等项目的测试。
通过实验室加速老化条件（70℃）下分别老化7天和14天，表干时间的变化如图1所示。之江的醇型胶样品和A-1、B-1样品在老化前的表干时间比较接近，7天老化后，之江醇型胶和B-1样品的表干时间增加较少（20％以内）。而A-1从初始的34分钟增加到60分钟，增加接近100％，14天后三小时内已经无法表干，因此图中缺失数据点。同样A-2样品初始表干时间为58分钟，老化7天后增加到86分钟，增加接近50％，老化14天后，三小时内无法表干。

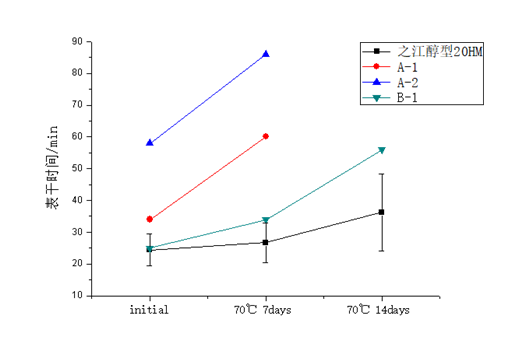

图1 之江醇型20HM与A-1、A-2、B-1老化前后的表干时间
同样通过实验室加速老化条件（70℃）下分别老化7天和14天，分别测定所有样品的H型试件在60％或100％延伸率时的拉伸模量，进行对比，结果如图2所示。
之江的醇型胶标称20级高模量，在老化前后，60％延伸率时的拉伸模量均高于0.4MPa，不同批号产品的最低值也满足要求；之江酮肟50LM密封胶标称50级低模量，在老化前后，100％延伸率时的拉伸模量均低于0.4MPa，包括不同批号的波动的最大值也满足低于0.4MPa的技术指标。
而A品牌的1号和2号样品和B品牌的样品在老化前都明显超过0.4MPa的拉伸模量技术指标，其中A品牌的1号和2号样品在7天加速老化后全部降低到0.4MPa以下，其中2号样品更是低至0.2MPa。B品牌的样品在7天老化后，100％延伸率对应的拉伸模量为0.43MPa，按照标准取一位小数则为0.4MPa也满足低模量的技术要求，而老化14天后拉伸模量已经降低至0.35MPa，同样满足低模量的技术要求。
由此可见，A品牌两款样品在老化前都是高模量产品而非低模量产品，实验室加速老化后变成低模量是由于醇型胶随着储存时间增加固化速度降低，胶样强度降低的结果，是其产品质量随着储存时间增加而下降所致。同样B产品在实验室加速老化14天后才由高模量（中模量）变成低模量，虽然固化速度和强度降低不算太多，但是实际性能也略有下降。
而之江的密封胶，不管是高模量醇型还是低模量酮肟型产品在老化前后均保持原有的高、低模量分类。
图2 之江醇型20HM、之江酮肟50LM与A-1、A-2、B-1老化前后在60％或100％延伸率时的拉伸模量
最后我们通过实验室加速老化条件（70℃）下分别老化7天和14天，分别测定所有样品的H型试件的最大拉伸强度，结果如图3所示。除了A品牌1号样品在老化前最大拉伸强度不到1.0MPa，其余样品在老化前的最大拉伸强度均超过了1.0MPa。实验室加速老化14天后之江醇型胶和B品牌样品的最大拉伸强度的下降只有10-20％，而A品牌的1号和2号样品在实验室加速老化7天后最大拉伸强度下降超过了35％，老化14天后的数据则已经无法完全固化，导致强度极低无法测量，因此图中数据缺失。

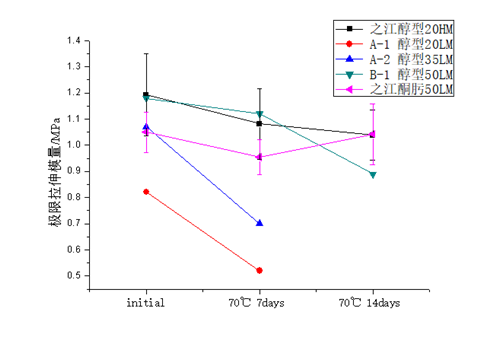

图3 之江醇型20HM、之江酮肟50LM与A-1、A-2、B-1样品老化前后最大拉伸强度
这一结果和图2的结果一致，即A品牌随着储存时间增加，力学性能衰减较快。B品牌的力学性能随着储存时间增加衰减速度不太快，但是会从开始的高模量逐渐变成低模量，因此对于客户的应用选择是会造成困扰的。
之江的产品不管是高模量醇型胶产品还是低模量酮肟型产品随着储存时间增加，力学性能衰减速度都很慢，而且在保质期内高、低模量分类保持不变。
3 之江——优质之选
之江依托国家级实验室、博士后科研工作站的技术团队，通过稳扎稳打推进，科技研发成果显著。推出的一系列建筑用密封胶广受客户好评。
我们相信对于市场客户而言，选择合适的产品适配合适的应用场所是保障建筑工程安全和功能化的基础，之江的密封胶产品能更好地服务建筑工程。所以无论是高模量还是低模量，不论是醇型胶还是酮肟型胶，满足应用要求，保持性能稳定才能保证工程应用需求，才是真正的好胶。
