01 什么是TPO柔性屋面？

分布式光伏屋顶除了常见的彩钢瓦、水泥平屋面、瓦屋顶和BIPV等热门屋顶类型，随着我国屋面防水材料的技术革新，新型防水材料应用越来越广。其中TPO柔性防水屋面也广泛应用于国内高端制造业、IDC数据中心、汽车业、物流业、机场等大型建筑。

TPO是一种热塑性聚烯烃类防水卷材，使用寿命超25年，以低温柔性及耐候性见长，拥有优异的抗穿刺性能。同时，焊缝的粘接强度比卷材本身更高，可使整个防水层形成一个整体。因此，其高度适用于钢结构厂房、彩钢屋面、大型商业及民用建筑屋面，在原有的屋面结构层基础上覆盖保温层及TPO材料层，以解决老化及防水问题。据预测，工业厂房中每年新增屋面中柔性屋面约达2000万平方米。

TPO柔性屋面一般以彩钢瓦结构屋顶或混凝土结构屋顶为基础，为解决防水和老化问题，在结构层基础上增加保温层和具有长久寿命的TPO/PVC材料层。

02 TPO柔性屋面光伏系统

如何设计、施工？

技术难点：

(1)采用TPO防水卷材的屋面，没有符合受力要求的常规光伏支架固定位置；

(2)如采用紧固件将光伏支架固定于檩条或屋面钢板，势必穿透TPO防水层，如穿透位置未处理好，将会有漏水隐患；

(3)如将光伏支架附着于TPO表面，用热熔方式固定支架，可能发生由于风力过大，使连接点防水层撕开的情况。

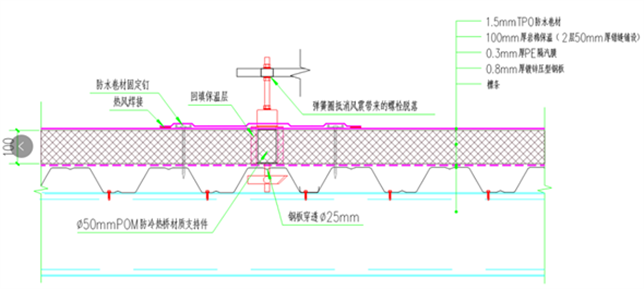

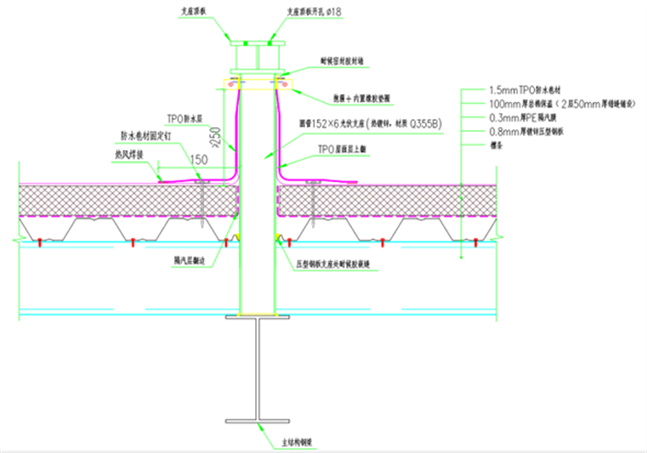

施工步骤：

这种柔性屋面的主要施工步骤如下：

(1)定位钻孔：根据支架图纸的设计，进行定点，然后用特定的工具进行钻孔;

(2)清孔洗表：清理孔内岩棉屑，采用乙醇、丙酮等中性溶液清洁钻孔周边需要热风焊接区域;

(3)支座安装：采用专业工具进行金属支座的安装，对支座进行紧固，确保安装牢固;

(4)热风焊接：安排专业人员，进行现场热风焊接;

(5)导轨安装：根据相关规范进行必要的试验，安装铝合金主导轨和次导轨;

(6)组件安装、接线：组件安装及接线。

目前在柔性屋顶上采用该种方式安装的话，支架成本比较高，一般在0.5元/W左右，相较于常规彩钢瓦或混凝土屋顶支架来说，价格翻了数倍！由于支架成本高，建议在该场景下，需要采用超高功率、超高效率组件，以摊低光伏支架的，提高项目的投资收益率。TPO柔性屋面采用天合光能600W+超高功率组件，将有效降低支架在施工及材料的成本，提高项目投资回报率！
