伴随着新一轮冷空气的袭来，

全国各地陆续进入“真正的冬季”。

密封胶在冬季施工会遇到一些问题，

请大家注意天气变化，合理施工。

密封胶冬季施工指南请查收！


01密封胶固化方式及影响因素：

目前市面上常见的单组分硅酮密封胶和改性硅酮密封胶，都是湿气固化型，挤出后需接触空气中的水分由表及里固化，环境温湿度越低，其固化速度越慢，且胶体越厚，内侧胶体固化越慢。

常见硅酮密封胶固化速度如下：

 （温度：23℃±2℃，湿度：50%±5%）

02冬季施工注意事项：

1、适宜温度施工。

温度较低时，胶与基材表面润湿性降低，且基材表面可能出现结露和冰霜，影响密封胶与基材之间的粘结性。

一般来说，密封胶建议施工温度范围5℃-45℃，结构胶施工温度10℃-40℃（湿度40%-80%）。如因特殊情况需在低于5℃的条件下施工，需在现场进行粘结性试验，确保粘结性合格之后方可大面积施工，在施工时做好基材表面清洗，确保粘结面干燥、清洁，并且加大现场割胶检验频次。

2、增加环境湿度，加快施工进度。

窗扇密封胶在厂房施工时，因固化慢不能快速翻面，影响施工进度。可适当增加环境温湿度，同时需注意保持施胶面干燥。

3、内外墙施工，避免人为触碰产生变形。

内外墙密封胶施工时，因固化慢不会造成其他不良影响，不需采取其他措施，但要做好提醒，避免密封胶在固化过程中因人为触碰产生变形。

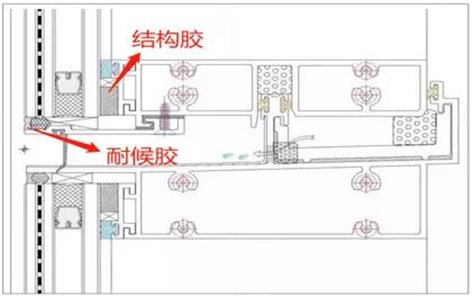

4、幕墙接缝施工，选用快干型产品或在阴天施工。

幕墙接缝密封胶施工时，因固化慢易出现起鼓和变形现象，特别是铝板幕墙和大板块玻璃幕墙。建议选用“安泰-中性硅酮耐候胶193”快干型产品；选择阴天施工（温差小，接缝位移小）或分两次打胶。

↑铝板幕墙接缝起鼓示意          ↑玻璃幕墙接缝变形示意

5、单组分结构胶施工，延长养护时间。

单组分硅酮结构胶施工时，如未固化的单组分硅酮结构胶处于封闭状态，空气中的水分很难进入胶层内部，导致胶体无法完全固化。

建议适当延长养护时间直至密封胶完全固化，割胶试验合格后再进行下步操作；或换用双组分硅酮结构胶产品（提示：双组分结构胶未固化前完全封闭其固化后强度也会受到影响）。

↑结构胶处于封闭状态

6、建议密封胶室内存放。

硅酮密封胶在温度较低时，挤出性随之降低，表现为打胶手感偏重，属正常情况，通常厂家会根据季节变化对挤出性做出适当调整以满足施工需求，在冬季施工时，建议密封胶室内存放，有条件可使用电动胶枪进行施工。

7、使用时需确认是否能正常固化。

硅酮胶产品在低温下存放过久，待温度回升后继续使用时，需确认密封胶固化情况，如能正常固化且在保质期内，则可正常使用，如有异常请及时向厂家反馈。
