中空玻璃充惰性气体的目的是降低传热系数K值并提高隔声性能，为此需选择分子量大、热阻值高于空气、自然界含量丰富且易于制备的惰性气体，氩气无疑是最佳选择。

充氩气后能对中空玻璃的K值作出多大的贡献呢，为了对比方便仍采用与上一问题中相同的Low-E中空玻璃，充85％的氩气后测得的K值数据如图2所示，对比图1与图2可以得出两个结论：首先充氩气后无论气体层厚度如何K值都降低了，气体层薄降低的幅度大，约0.3W/（m2·K）；气体厚度12mm以上降低的幅度小，约0.2W/（m2·K），这说明惰性气体限制分子碰撞换热非常有效；其次充氩气后K值随厚度变化的趋势与空气相同，即最佳气体层厚度也落在12mm。

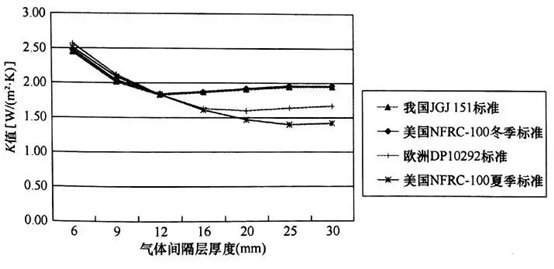

图1    Low-E中空玻璃的K值随空气层数厚度变化曲线

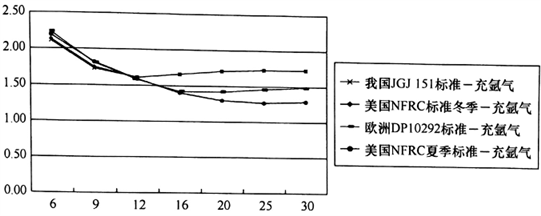

图2    Low-E中空玻璃的K值随氩气层厚度变化曲线

由此可见充氩气可降低K值约0.2W/（m2·K），需要注意的是氩气的实际充装率不可能达到100％，因为空气中就含有氩气，在充气过程中纯氩气会与空气混合而降低氩气的纯度，无论充气速率多慢这种混合过程都是无法避免的。自动化中空生产线的充装率一般可达到85％以上，因此用Window软件计算K值参数时切勿选100％氩气，即便计算出来也是虚假的理论值，因为实际值根本达不到。
