和门窗厂的朋友们交流玻璃知识时，发现很多人陷入了一个误区：中空玻璃充氩气是为了防止中空玻璃起雾。其实，这个说法是不正确的！

        为什么这个说法不正确呢？我们从中空玻璃的生产工艺解释，导致中空玻璃起雾的原因无非是：密封失效而漏气，或密封完好但干燥剂不能完全吸收中空腔体内的水汽，在室内外温差的作用下腔体内水汽凝结在玻璃表面发生结露现象，所谓结露就像我们平时吃的雪糕一样，我们用纸巾把塑料包装表面上的水擦干后，很快表面又有新的水滴产生，这是因为空气中的水汽遇冷凝结在雪糕包装外表面（即温差作用）。所以，只有做好了以下四点，中空玻璃不充气也不会起雾（结露）：

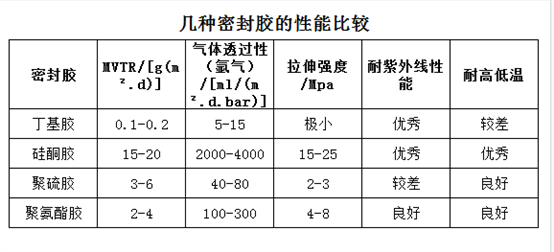

1第一道密封胶即丁基胶一定要均匀连续，压合后宽度3mm以上。这道密封胶就是连接在铝间隔条与玻璃之间，之所以选择丁基胶，是因为丁基胶有着其它胶无法比拟的抗水汽渗透率和抗透气性（可见下表）。可以说，中空玻璃80％以上的抗水汽渗透任务都在这一道胶上，如果密封不好，中空玻璃漏气，做再多其它的工作玻璃也会起雾。

2. 第二道密封胶，因为考虑到防紫外线因素，现在门窗玻璃大部分采用AB双组份硅酮胶，硅酮胶虽然水汽密性较差，但是能起到辅助密封、粘结和保护作用。

3. 做好了前面两道密封工作，接下来起作用的就是中空玻璃干燥剂3A分子筛了，3A分子筛的特性是只吸收水汽，不吸收其它任何气体，足够的3A分子筛会把中空玻璃中空腔内的水汽吸收，保持了气体的干燥，才不会产生起雾结露现象，质量良好的中空玻璃即使在零下70度的环境下也不会有结露现象。

4. 除去上面的3点，中空玻璃起不起雾还跟生产工艺有关，灌装好分子筛的铝间隔条，不能放置过久才合片，尤其在雨季或像广东春季的回潮天气，更要注意控制合片时间。因为放置过久中空玻璃会吸收空气中的水份，吸水饱和的分子筛会失去吸咐作用，合片后因为不能吸收中空腔内的水份而产生起雾。另外，分子筛的灌装多少也与起雾不起雾有着直接的关系。

        以上四点总结为：中空玻璃做好了密封工作，加上足够的分子筛吸收中空腔体内水汽，生产时注意控制时间和工艺，再配上好的原材料，不充惰性气体的中空玻璃是可以保证10年以上不起雾的。那么，既然充入惰性气体不能防止起雾，那么它有什么作用呢?以氩气为例， 以下几点才是它真正的作用：

1充氩气后可以减少内外压力差，保持压力平衡，减少由于压力差引起的玻璃炸裂。

2充气氩气后，可以有效改善中空玻璃的K值，减少室内侧玻璃的冷凝，改善舒适水平，即充气后的中空玻璃更不容易出现结露和上霜，但不充气不是导致起雾的直接原因。

3由于氩气作为惰性气体自身所具有的特性可以减慢中空玻璃内的热对流，同时也可以更大幅度地提高其隔音降噪效果，即可以使中空玻璃的保温，隔音效果更好。

4可以增加大面积中空玻璃的强度，使其中间不会因为没有支撑而塌陷。

5增加抗风压强度。

6因为充入的是干燥的惰性气体，可以将中空腔体内的带有水份的空气置换出去，使腔体内环境保持更干燥，延长铝间隔条框内分子筛的使用寿命。

7在使用低辐射LOW-E玻璃或镀膜玻璃时，由于充入气体为不活泼惰性气体，可以保护膜层降低氧化速度，延长镀膜玻璃的保用寿命。
