今天给大家分享的工程案例

不是一个新项目，

这个项目已完成5年，

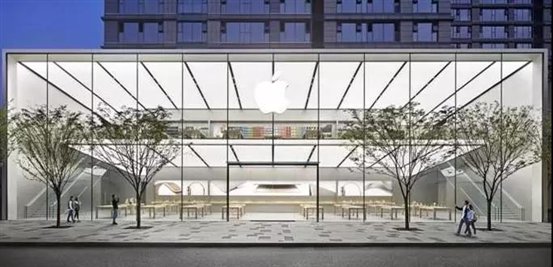

它就是于2015年4月24日在杭州万象城

开业的杭州第二家苹果店。

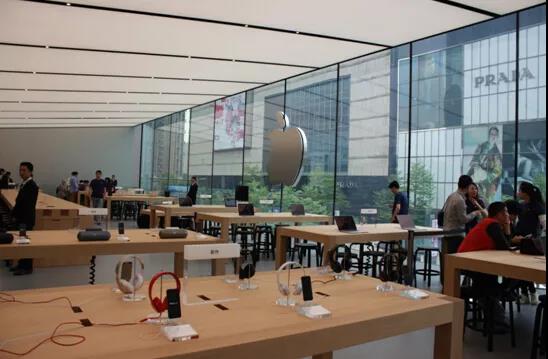

这家苹果店以超大面积全尺寸的玻璃幕墙

取代传统多板块拼接式幕墙，

打造出更加开放通透的互动空间，

这种极简、干净的现代风格

令人耳目一新，甚至瞠目结舌。

从2001年起，大设计师Tim Kobe

和乔布斯打造了苹果直营零售店，

便成功颠覆性定义了全球零售新体验。

无分割、全尺寸中空玻璃幕墙

多板块、拼接式幕墙

体现苹果店设计的关键在于细节处理，

细节处理包括很多方面：

空间、造型、材料、灯光、

商品陈列、海报等。

万象城苹果店对全尺寸超大板面

中空玻璃幕墙的细节有着极高的要求，

间隔条选用了Super Spacer®

T-Spacer™ premium Plus

超级间隔条三道密封型。

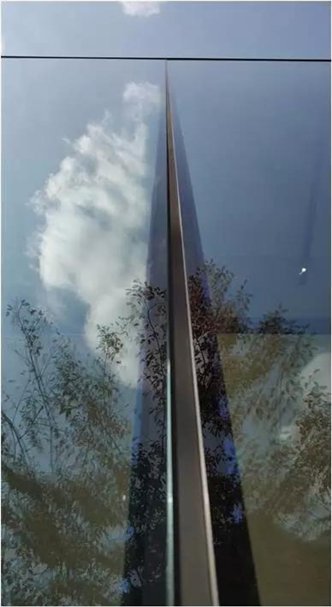

中空四边看不到任何插接口，

形成了一个完整连续的密封，

这也很好的呼应了

全尺寸玻璃幕墙的无拼接概念。

三道密封间隔条更是完美解决了

中空玻璃丁基胶内溢的痛点，

它在整个玻璃幕墙外观中

起到了至关重要的作用，

没有了丁基胶的杂乱内溢，

实现了简约、干净的苹果理念。

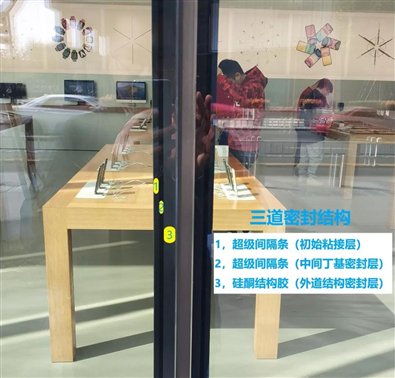

超级间隔条中空玻璃三道密封结构

苹果时代的到来，

也开启了超大板面玻璃

在建筑设计中的运用风潮。

超大板中空正代表一个

高要求的增长市场，

但是完成它并不容易，

从制造工艺到物流运输

都需要一流的水准。

除了传统设备局限上的困难外，

单就间隔条处理方面就极具挑战，

比如间隔条的

多次插接面临的密封型问题、

折弯时角部不平整问题、

分子筛掉粉（屑）问题、

丁基胶涂布的断胶问题、

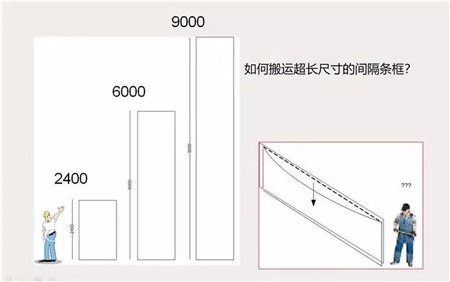

间隔条框搬运折损问题、

人工上框定位不准问题等，

这些问题直接关系到

中空玻璃的品质和密封耐久性。

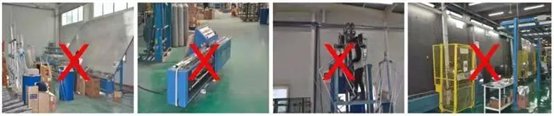

传统中空生产由人工处理间隔条工序

上述繁复的人工工序不仅效率低下，

过多的人工参与

也导致产品质量的一致性差，

面对高价值项目时，

也大大增加了其后期的维护成本。

项目名称：杭州万象城苹果店

间隔条：Super Spacer®

T-Spacer™ premium Plus 16mm

超级间隔条 三道密封

玻璃：双面多层夹胶

（因苹果店玻璃的专利保护原因，有关玻璃的更多数据不便完整提供）

万象城苹果店店高11.5米，

玻璃外墙为１２块超大面积

全尺寸中空玻璃组成，每块宽度约３米，

从地面直通房顶、中间毫无间隔。

中空玻璃由极富盛名的

德国Sedak公司生产。

为了满足高品质超大板中空玻璃的生产需要， Sedak公司通过定制的Lisec

《Super Spacer®超级间隔条

全自动化中空玻璃生产线》

由机械手进行真正的

全自动化码放间隔条，

能显著提高现有用于生产

超大尺寸中空玻璃

生产线的生产效率和精度，

这条全自动线可生产达3.5 x 15m的

高品质中空玻璃。

机械手完全替代人工自动完成间隔条码放

采用集成的Super Spacer®超级间隔条

由全自动机械手自动码放，

替代了传统人工处理间隔条的工序，

全自动化中空玻璃生产使得

品质更稳定、效率更高、成本更经济。

由机械手全自动化完成间隔条的码放

Super Spacer® T-Spacer™

全球首创“三道密封”

柔性暖边间隔条系统，

完全非金属材料、产品基材为硅酮、

预装干燥剂、弹性微孔结构的

热固型间隔条系统，

具备超低的热传导系数和

优异的耐老化性能，

三道密封结构，

柔性间隔条系统可实现

真正全自动化中空生产。

德国被动房研究所PHA+级认证；

整窗保温隔热性能提升多至15%；

抗结露性能提升80%；

中空失效率是传统间隔条的十分之一；

可实现真正全自动化中空生产；

生产效率提升2~3倍；

超级中空-

连续密封无一插接、品质的保障

哑光表面，符合现代设计美学 ！

超级中空玻璃，年过五载、无暇如初

超大板面中空玻璃代表一个高要求的增长市场，从制造到物流都需要一流的水平。玻璃制作公司采用机械手进行真正的全自动化铺设间Super Spacer超级隔条（Quanex），已经能够显著提高现有用于生产超大尺寸中空玻璃生产线的生产效率和精度。
