节能降耗，从玻璃入手
在建筑能耗中，由玻璃门窗造成的能耗占到了建筑总额能耗的50％左右。而玻璃占不同类型窗面积的70％～90％，具有外窗最大的导热和辐射面积。因而，提高玻璃的节能性能，已经成为实现建筑节能的关键所在，其中中空玻璃在几种建筑节能玻璃中保温节能的效果最高。

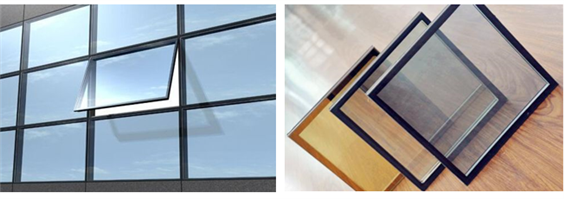

图1中空玻璃实物图

一、什么是中空玻璃？
中空玻璃是由两片或多片玻璃，以内部充满高效分子筛吸附剂的铝框间隔出一定厚度的空间，边部两边用高强度密封胶粘合而成的玻璃组件。中空玻璃的空腔在最初是干燥的空气填充，目前多用热导率比空气低的氩气等气体。中空玻璃的空腔厚度不应小于6mm，否则起不到保温隔热的作用。目前中空玻璃常见的空腔厚度为6mm、8mm、12mm、15mm和18mm等。

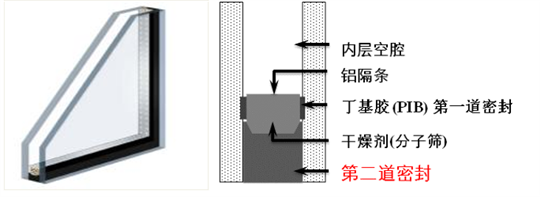

图2中空玻璃密封结构示意图

二、中空玻璃常见失效问题
中空玻璃功能失效主要分为两种情况：玻璃破损或者密封失效。其中90％以上的中空玻璃失效是由密封失效引起的，密封失效主要是由于密封结构设计不合理、选材问题和密封胶密封不彻底等引起的。

1、外片脱落玻璃幕墙最大的安全隐患之一就是玻璃板片的脱落，造成中空玻璃外片脱落的原因较多：（1）密封胶施工质量管控不当，施工应严格按照密封胶标准施工工艺流程进行；（2）选用了劣质的硅酮密封胶或聚硫密封胶，其在长时间使用后会出现硬化、龟裂等问题，导致玻璃外片脱落；（3）密封胶尺寸不合理，中空玻璃密封胶的尺寸设计应满足JGJ 102 《玻璃幕墙工程技术规范》中密封胶尺寸设计要求。

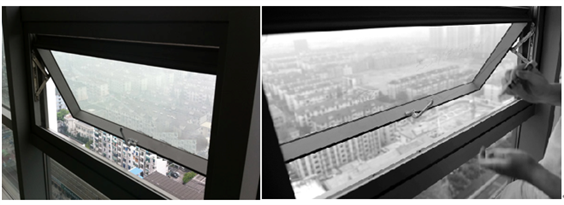

图3中空玻璃粘结失效

2、中空玻璃起雾中空玻璃起雾与玻璃质量、应用环境均有关系，但中空玻璃的密封效果对其影响最大，常见的中空玻璃边角起雾现象主要是因为双玻周边中空胶施胶不均匀，有孔洞、有透空气现象，导致边角部位起雾。中空玻璃半面有起雾现象的主要原因是中空玻璃二道密封胶失效，或在施胶过程中存在混胶不均匀及清洁不到位所造成。

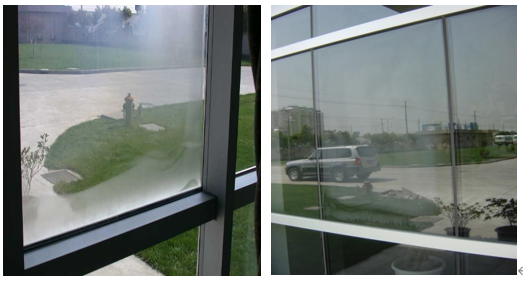

图4中空玻璃起雾现象

3、中空玻璃“流泪”密封胶选择不当是造成中空玻璃“流泪”现象的原因：（1）充矿物油的密封胶会因为矿物油的迁移造成丁基胶溶胀；（2）劣质的丁基胶加入了过多的低分子量基料，造成材料软化点低，在高温环境下产生流淌。另外，在中空玻璃安装过程中边缘部位如果使用到的耐候胶为酸性或者填充了矿物油的产品也容易造成“流泪”现象。

图5中空玻璃“流泪”现象

三、如何选择中空玻璃密封胶
为确保中空玻璃的质量，提高节能和隔音效果，选择优质的密封胶是最基本的保证。试验证明，中空玻璃必须靠双道密封来保证其优良的性能。对于双道密封的中空玻璃，在选择密封胶方面目前认识趋于统一：即第一道密封采用热熔丁基密封胶，主要起到密封作用；第二道密封则由硅酮密封胶来完成，因其具有优良的弹性和对玻璃良好的粘结性能而起到辅助密封、并保持中空玻璃结构稳定的作用。硅酮用建筑密封胶材料目前已经在建筑行业得到广泛应用，中空玻璃二道密封胶也以硅酮系列产品为主。但是门窗用中空玻璃密封胶与幕墙用中空玻璃密封胶具有一定区别，主要是由于应用部位的不同，中空玻璃工作的环境有差异。门窗用中空玻璃二道密封胶执行标准为GB/T 29755《中空玻璃用弹性密封胶》，幕墙用中空玻璃执行标准为GB 24266《中空玻璃用硅酮结构密封胶》，两个标准分别针对不同应用环境对密封胶性能提出了相应的要求，因此需要根据用途选择相应产品使用。同时密封胶产品还需符合标准GB/T 11944-2012《中空玻璃》中附录B、附录C对密封材料的要求。

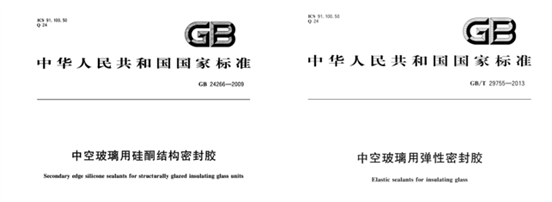

图6中空玻璃二道密封胶执行标准

四、中空玻璃密封胶应用注意事项
中空玻璃合片加工过程中，用胶之前需要先对双组分密封胶做“蝴蝶试验”、“拉断试验”、“蛇形试验”。三种测试主要是为了确定密封胶混合的均匀性及密封胶固化情况是否正常，确认一切正常后再开始注胶并进行养护。

结语：

建筑系统的用胶选择及施工程序决定了整个建筑的使用效果，硅宝科技开发的中空玻璃密封配套产品，包括一道密封所使用丁基胶产品、二道密封的硅酮系列产品，并提供“一站式服务”工作，为客户提供售前、售中、售后的全面服务，保障客户最好的使用效果。
