本文主要介绍已上墙的双玻中空玻璃、三玻两腔中空玻璃，如何在不拆解、不破坏玻璃的情况下，测试是否有Low-E膜层？有几个？以及Low-E膜层的辐射率，并同步测出每一片玻璃的厚度。根据这些基础参数，仪器自动计算得出所测玻璃的传热系数K值。整个测试过程可以在1分钟之内完成。

在介绍测试方法和仪器之前，先介绍一下什么是Low-E玻璃的辐射率、并举例计算辐射率对K值的贡献。

01什么是Low-E玻璃的辐射率？

国家标准《镀膜玻璃第2部分：低辐射镀膜玻璃》(GB/T18915.2)中规定了辐射率的定义：热辐射体的辐射出射度与处在相同温度的普朗克辐射体的辐射出射度之比。

辐射率低意味着玻璃表面吸收和向外辐射能量的水平低，通俗地讲就是吸热少再向外放出的热量也少。普通玻璃的表面辐射率高达0.84，Low-E玻璃镀膜面的表面辐射率低于0.15[1]，其中离线三银低辐射镀膜玻璃的辐射率可低至0.02左右。

02 Low-E玻璃的辐射率对K值的贡献有多大？

详见表1-3，分别计算了双玻中空、三玻中空以及真空复合中空，Low-E玻璃的辐射率不同时，传热系数K值的变化。

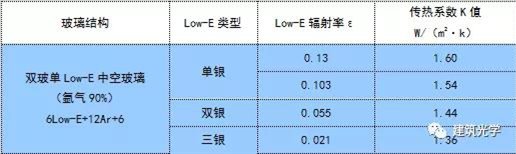

表1 双玻中空K值

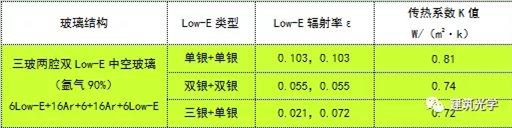

表2 三玻中空K值

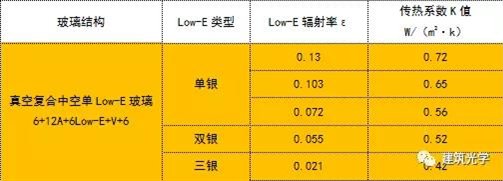

表3 真空复合中空K值

Note：1.表1-3中数据为WINDOW7.3计算所得，边界条件依据中国标准JGJ/T 151；


2.符号说明：A-空气，Ar-氩气，V-真空。

从如上表格，能够看出Low-E膜层的辐射率越低，节能玻璃的K值越低。同时，从Low-E膜层辐射率的大小，可以凭经验大致判别离线Low-E是单银、双银、还是三银。此处需要强调一下，如需100％判别是单、双、三银，还需要结合玻璃的光谱曲线、其它光热参数如gIR和光热比LSG，同时也需要更加专业的检测仪器等。

03双玻和三玻，如何透过玻璃测Low-E

下面到了本文的重点，本章节主要以图片和视频的形式，为大家介绍如何透过玻璃测Low-E。

图1为奥博泰公司出品的GlassMeter800K，专为玻璃深加工行业和门窗幕墙行业研发的中空玻璃传热系数测量仪[2]。

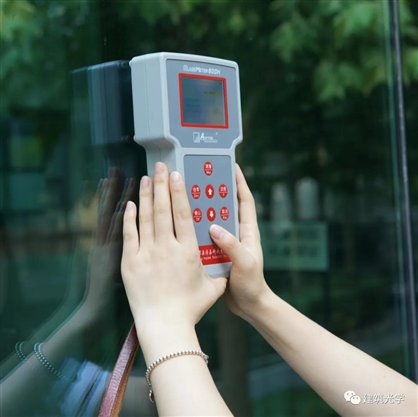

图1 GlassMeter800K现场测量

图2-4为仪器测试界面以及测试结果说明。

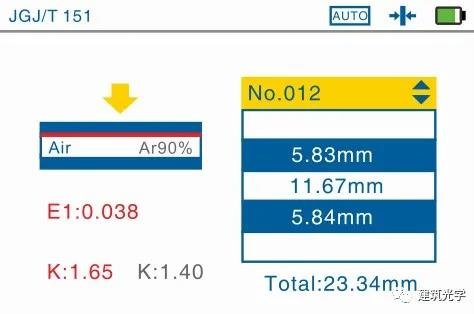

图2 双玻测试界面

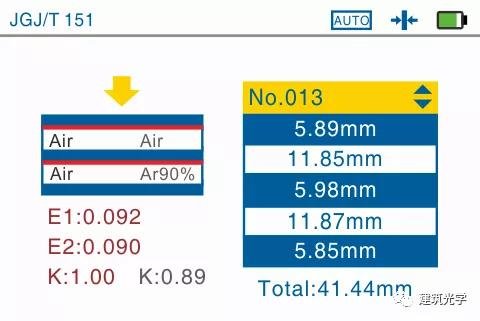

图3 三玻测试界面

那么，测试界面的红线、文字等都代表什么意思呢？请看如下标示：

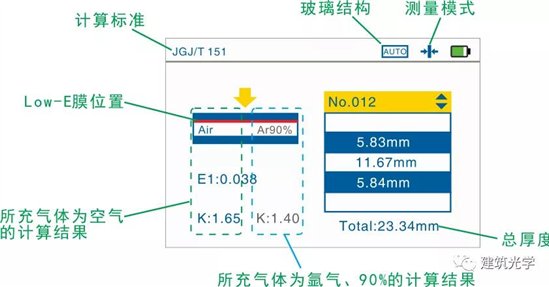

图4 测试结果说明

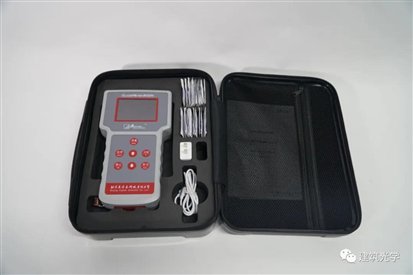

图5 内装图

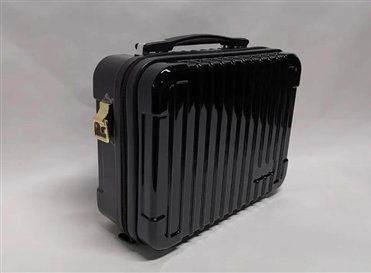

图6 外装图

图5为仪器内装图，图6为外装图。小仪器，大作用，携带方便，如何使用，看视频来体验一下吧！

参考文献：

[1]许武毅. Low-E节能玻璃应用技术问答[M]. 北京：中国建材工业出版社，2016.

[2]张喆民. 建筑玻璃光学检测技术及应用[M]. 北京：中国建材工业出版社，2019.
