在电影里，如果有火灾的戏份，那么少不了炸裂一地玻璃的场景。

这种场景其实并不是为了带来更好的观影效果，在现实生活中，如果发生火灾，同样会导致玻璃破裂。

有些帖子解释说，这是因为火灾时内外压强不等导致的破裂，确实如此，房子火灾是会发生爆炸，这是因为高温让内部压强升高。

但是，玻璃可能不需要等到这种压强失衡的时候，就会炸裂了。

为什么在火灾中玻璃会破碎？

在房子发生火灾的时候，墙壁上的开口或窗户对火势的蔓延起着关键作用，与墙壁相比，窗户是建筑中防火能力较弱的部分。

在隔室火势上升期间，室内温度会升高，其实璃窗破碎是因为火灾造成的加热不均。

玻璃窗格不可能受到室内火势的均匀加热，比如，玻璃受热量影响最大的是中心区域，在中心区域往外逐渐变少，来自火焰的热浪在玻璃的平面上形成了一个“热梯度”。

现在回到我们的话题，这个问题应该变成导致玻璃“加热不均匀”的因素有哪些？

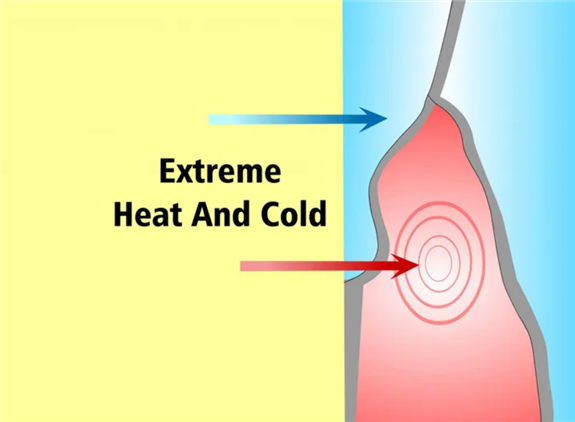

图为：导致玻璃破裂的温度梯度

这个因素有很多！刚刚我们提到的是平面内的不同，其实在厚度上也不同。

玻璃窗安装在框架内，与玻璃板相比，框架的厚度更大。在大火中，玻璃板的一侧突然经历了强烈的热通量。结果，在玻璃板的整个厚度上产生了急剧地热梯度，火源外侧比内侧接收到的热量要少得多。

由火灾引起的快速加热被称为“热冲击”，而产生的深梯度被称为“热应力”，而热应力会导致玻璃破裂。

框架的厚度大于玻璃的厚度，在火灾过程中，热应力将集中在玻璃面板的中心区域。并且火以热辐射的形式将热能传递到玻璃面板上，玻璃的外侧基本不受辐射和对流加热，热量只能通过传导损失。

因此，热量集中在玻璃的中心区域，使其膨胀。当玻璃的边缘恰好相对较冷时，就会在材料中产生应力，这种渐变会导致玻璃破碎。

即使在均匀加热的情况下，玻璃的外侧仍然相对较冷。

玻璃在炸裂之前先会破裂，裂缝来自嵌在框架中的玻璃的侧面。从玻璃破裂到完全破碎的时间取决于玻璃的类型和火灾的性质。

影响玻璃破碎的因素:

不是所有的玻璃窗都在相同的温度下破裂，不同类型的玻璃有不同的耐热能力。主要由以下三个个主要因素决定：

(1)玻璃板的厚度。

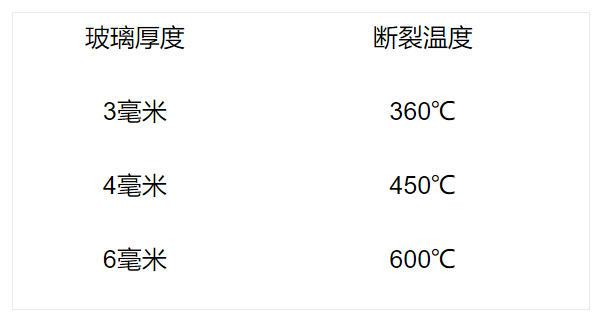

玻璃的厚度是影响玻璃破碎的主要因素。下图是玻璃破碎和玻璃厚度、以及受热温度之间的关系！

(2)玻璃种类

6毫米厚的商用建筑用的平板玻璃暴露在23 kw/m^2的辐射热通量下破裂，时间是7分钟；而用于运输车辆和学校建筑的塑料玻璃需要26 kw/m^2的热通量才能开裂。

(3)框架材料

据了解，窗框材料对火灾引起的玻璃破碎也有显著影响。研究表明，乙烯基框架窗户容易受到早期损坏，当热通量上升到8-16kw/m^2范围时就会损坏；而铝框窗户中的玻璃比传统的木框窗户更能在火灾中幸存下来。

除上述因素外，窗户尺寸、通风口、玻璃涂层、遮阳图案、玻璃缺陷、平面温度梯度等因素都会影响火灾中玻璃的破碎。

最后

在一些社交平台上偶尔会看到这类问答，但是其实大部分人并不关心这样的话题，但它对许多人来说是最重要的。

在隔室火灾中，玻璃的破碎是一个关键问题，因为玻璃在破碎前是障碍物，破碎后就是通风口。
