浅谈高性能中空玻璃柔性(超级)暖边间隔条的市场应用
类别:辅材与设备  日期:2020-10-14  来源:  点击率:77448  打印 关闭




【摘要】由复合材料组合而成,具有柔性粘接支撑并含干燥剂的暖边间隔条以其优秀的保温特性、可靠的密封性能、靓丽的外观效果等特点,已经在门窗和幕墙领域得到了广泛应用;尤其是近年来被动式超低能耗建筑在中国蓬勃发展使得柔性暖边间隔条在市场上大量应用。本文阐述了柔性(超级)暖边间隔条中空玻璃技术对节能门窗的影响,并通过模拟、测试实验等数据进行了详细的对比分析,对柔性(超级)暖边间隔条的应用、设计等具有重要意义。

【关键词】节能;超级暖边间隔条;中空玻璃



1. 引言

暖边间隔条的发展与建筑节能、门窗、中空玻璃的发展息息相关。被动式建筑在我国的大量兴起和推广,使得相关市场对相关部品的要求及性能提出了更高的要求。同时,伴随着建筑节能标准的逐步提高以及被动式建筑的推广和应用作为建筑外围护结构重要组成部分的中空玻璃,节能特性的要求也逐步提高,门窗的传热系数、惰性气体的稳定性、结露、隔热、保温等性能也成为建筑节能降低建筑能耗提高室内舒适度的重要指标因素。



据统计,1990年, 欧美发达国家冷边( 即采用铝金属为主要原料)的中空玻璃占市场份额的85%,而暖边的市场份额仅占15%;但是到了2000年,暖边的市场份额上升到80%,冷边则下降到20%。暖边间隔条的主要原材料大体可以分为三类,一是传导系数低于铝的金属类,例如不锈钢;二是非金属材料,例如玻璃纤维条、柔性(超级)暖边间隔条(以下简称超级间隔条)、暖边; 三是金属与非金属的复合材料,例如断桥间隔条、复合胶条等。而应用超级间隔条的中空玻璃由于有优越的节能特性,在建筑节能领域得到了广泛的应用。本文针对近年来发展较快的第二类,超级暖边间隔条进行探讨。



2. 暖边间隔条

行业标准JC/T 2453-2018《中空玻璃间隔条——暖边间隔条行业标注》中规定,暖边间隔条(以下简称暖边)的定义为:由低热导率材料组成,用于降低中空玻璃边部热传导的间隔条。标准中规定,暖边间隔条的暖边温差导热值应不大于0.007W/K即材料厚度d与导热系数成绩<0.007W/K,即Σdxλ<0.007



JC/T 2453-2018《中空玻璃间隔条暖边间隔条行业标注》4.1分类,将暖边间隔条分为刚性暖边和柔性暖边两种。刚性暖边间隔条:一般包括聚丙烯+不锈钢、PVC+不锈钢、玻璃增强复合材料+复合膜等,以GN表示[1]。柔性暖边间隔条:一般包括聚异丁烯等以RN表示。超级间隔条则属于柔性间隔条,具有良好的热工性能和力学性能。



3.超级间隔条

超级暖边间隔条:是一种热固弹性微孔结构,以硅酮/EPDM为基材, 集成干燥剂和粘接剂;是一种完全非金属暖边间隔条。

超级间隔条结构注释:色泽柔和,无金属炫光表面;微孔弹性结构,内含3A分子筛(干燥剂);初始结构粘接剂;非常致密多层聚酯防潮膜,防止水汽、氩气渗透;预留丁基胶涂布,实现三道密封结构。



4.超级暖边间隔条中空玻璃的优势

中空玻璃本身具有高保温、抗結露、隔声等提高整窗的热工和光学性能等优异的特性。间隔条的材料和性能对整块中空玻璃使用寿命及性能有极大的影响,好的间隔条能有效保证中空玻璃的性能。



4.1 热工性能优异

中空玻璃的边缘热损失占整个中空玻璃热损失的很大一部分,且氩气的流失将散失更多的能量。因此,改善中空玻璃的边部的热传导系数对提高整窗的节能性能具有重要意义。



4.2 抗结露性能优异

因为暖边间隔条的低导热性能,可以使玻璃边部获得极佳的保温特性,避免玻璃边部线性传热流失。正因为优异的保温性能,让寒冷冬季室内侧窗体表面的温度可以保持更接近室内环境温度从而防止玻璃或窗框产生起雾、结露等现象。为了验证不同材质的间隔条的露点温度,采用flixo软件设置室外温度-10,室内温度20 ,相对湿度65%的条件下进行模拟计算。



从图7和图8体现出超级暖边间隔条中空玻璃抗结露性能优异,其边缘的表面温度比普通中空玻璃一般高6 左右。根据《不同温湿度下的露点温度》表可直观地看出:相对湿度65%,室内温度20时,13.3时物体表面会发生结露现象。通过模拟计算可直观得出,超级暖边间隔条中空玻璃展现出极高的抗结露性能,消除了玻璃边缘的结露现象,排除了由霉菌引起的相关健康问题,使中空玻璃更洁净透明。



4.3 密封性能完整

中空玻璃腔体内存在空气(或惰性气体),由于中空玻璃制作时的温度与中空玻璃的实际使用时外界温度存在温差,要保持中空玻璃腔体内的压强不变,则气体体积必须进行相应的变化,即出现呼吸作用。这种气体体积的变化会对边部密封材料产生挤压或者拉伸,铝隔条膨胀系数小,会挤压丁基胶向玻璃内部迁移,造成溢胶或密封失效。而采用超级间隔条,则可有效避免上述情况的发生。

http://cimg.fx361.com/images/2020/06/08/qkimageszgjgzgjg202005zgjg20200513-3-l.jpg

4.4 超强耐候性

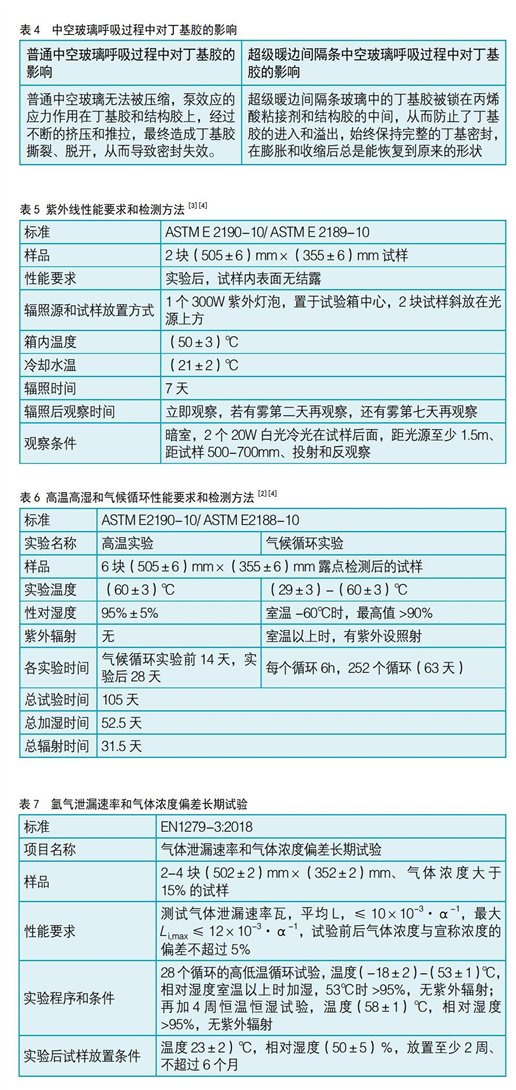

超级暖边间隔条中空玻璃在ASTM E2188/2189/2190 的标准下,业内最严苛的实验条件,高温高湿、气候循环、紫外线照射同时进行,如表5、表6实验条件所示。在多轮测试后超级暖边间隔条中空玻璃密封性能仍然保持完好,耐候性能超强,检测报告如图11



4.5 三道密封 比市场主流玻璃多一道密封

超级间隔条具有三道密封结构,较市场上绝大多数间隔条多一道密封,有效保证了中空腔体内部的气密性。杜绝中空腔体内部起雾,惰性气体泄漏等问题的产生。



4.6 性能卓越 氩气流失率每年不到0.19%

超级暖边间隔条中空玻璃其间隔条柔性的特点,可随着玻璃形状任意弯曲,始终保持与玻璃间无缝贴合,有效降低氩气泄漏。依据EN 1279-3标准,由北美独立实验室做的氩气流失测试,5年之后氩气流失<1%,每年不到0.19%,有效保障了中空玻璃性能。



4.7 解决了中空玻璃的癌症,玻璃不再流泪

超级暖边间隔条中空玻璃具有独立的丁基胶胶槽,有效阻止了丁基胶的内溢现象,满足了高标准的外观要求。且在生产过程中,高度自动化、高标准加工,使丁基胶涂抹不会出现不平整、溢胶等现象,其现象如图16、图17所示,有效杜绝中空玻璃密封溢胶的情况。

http://cimg.fx361.com/images/2020/06/08/qkimageszgjgzgjg202005zgjg20200513-1-l.jpg

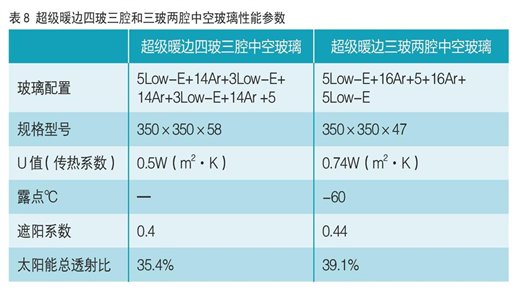

5. 超级暖边四玻三腔中空玻璃和超级暖边三玻两腔中空玻璃

超级暖边作为新一代的高性能中空玻璃配套产品,具有更优异的热工性能,极大地降低了玻璃边缘线传热损失对玻璃性能带来的影响。采用超级暖边间隔条配置的四玻三中空和三玻两中空高性能玻璃都是被动式超低能耗建筑的优选方案。

http://cimg.fx361.com/images/2020/06/08/qkimageszgjgzgjg202005zgjg20200513-2-l.jpg

6. 结论

从热工模拟到测试结果表明,应用超级(柔性)暖边间隔条可缓解呼吸作用提高低辐射镀膜玻璃及中空玻璃的使用寿命、改善中空玻璃的边缘线性传热系数减少玻璃周边的热传递及边部冷凝,有效降低整窗K值,提高了中空腔内氩气的保持率等优异性能。超级暖边间隔条的问世使得节能门窗在性能等方面得到了巨大的提升,成为被动窗及被动式超低能耗建筑的必要保障部品,随着被动式超低能耗建筑在我国的发展,超级(柔性)暖边间隔条配置的中空玻璃应用前景将越来越广泛。

参考文献

[1]JC/T 2453-2018《中空玻璃间隔条第3部分:暖边间隔条》

[2]ASTM E 2188-10 Standard Test Method for Insulating Glass Unit Performance[S] ASTM International.

[3]ASTM E 2189-10 Standard Test Method for Testing Resistance to Fogging in Insulating Glass Units[S] ASTM International.

[4]ASTM E 2190-10 Standard Specification for Insulating Glass Unit Performance and Evaluation[S] ASTM International.





作者:魏贺东
