中空玻璃二道密封胶选用不当造成的问题我们简单归纳下有以下两类：一类是造成中空玻璃使用功能的丧失，即丧失了中空玻璃原本具有的功能；另一类涉及到中空玻璃应用的安全问题，即中空玻璃外片坠落。

一、中空玻璃使用功能的的丧失

案例1：中空玻璃“虹彩”现象

图1 某项目幕墙的中空玻璃整体出现“虹彩”现象

某项目竣工不久中空玻璃整体就出现奇特的“虹彩”现象。

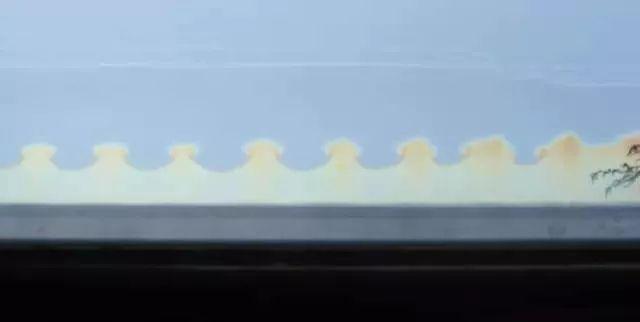

图2 “虹彩”现象中空玻璃局部图

某项目“虹彩”现象中空玻璃的局部放大图，由图2可见油迹在中空玻璃内腔界面上的迁移。

案例2：中空玻璃“流油”现象

以上两个案例的“奇特”现象都是中空玻璃使用的二道密封胶充了矿物油，矿物油俗称白油，为烷烃类物质，与硅酮密封胶相容性较差，经过一定时间后会迁移、渗出。

“虹彩”现象的原因是矿物油迁移到中空玻璃内腔内。“流油”现象的原因是矿物油迁移，溶解了中空玻璃一道密封丁基胶，产生黑色油斑或油迹。

目前市场竞争激烈，部分生产厂家为了低价争取客户，不惜牺牲产品性能和质量，市面上出现了部分低质低价的产品。中空玻璃密封胶填充矿物油是不良厂家降低中空玻璃密封胶生产成本“非常有效”的方法。因为有机硅基础聚合物在硅酮密封胶中所占成本比重很大，降低有机硅基础聚合物含量即可降低成本；不良厂家用部分低价的矿物油取代有机硅基础聚合物，同时，矿物油还有明显降低密封胶粘度的作用，因而配方中可以大量填充填料以更进一步降低有机硅基础聚合物含量。

硅酮密封胶优异的耐候性能是由于其含有硅氧键为主链的有机硅基础聚合物，如果有机硅基础聚合物的含量下降，必然会导致硅酮密封胶的耐久性下降。与之同时，使用“充油胶”后随着矿物油在中空玻璃内部的迁移，对一道丁基胶的密封性能也产生极大的负面影响，造成中空玻璃过早失效。如中空玻璃结构密封胶充油，则将对幕墙造成巨大的安全隐患。在此呼吁一定要拒绝“充油胶”。

案例3：中空玻璃腔体结水结露

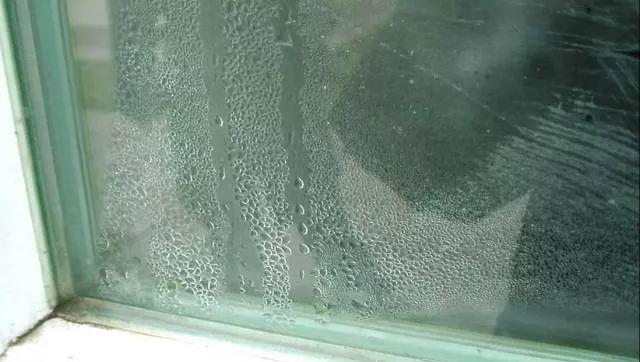

图4 中空玻璃内出现的结露现象

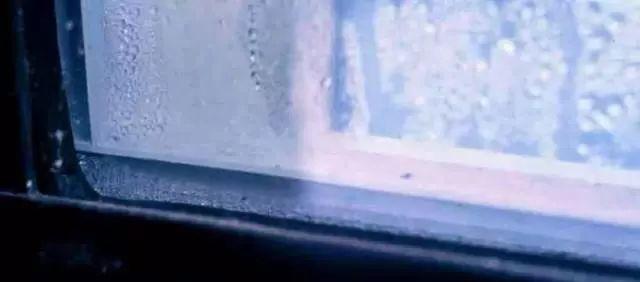

图5 中空玻璃内的积水现象

图4、图5为某住宅项目门窗用中空玻璃出现密封失效，使用数年后中空玻璃已出现明显的结露、积水现象，失去了隔热、隔音及防水的效果。

中空玻璃使用寿命短，过早出现密封失效，虽然与中空玻璃一道密封丁基胶质量、分子筛质量和加工工艺有较大关系，但是二道密封胶的质量和性能不容忽视。因为中空玻璃结构必须靠二道密封胶对整体结构进行固定，将玻璃板块与间隔条粘结在一起。部分技术实力较弱的中空玻璃胶生产企业对产品配方缺乏经验，或质量控制水平较低，造成产品性能波动，二道密封胶与玻璃、间隔条粘结性较差，或与一道密封丁基胶出现相容性问题，严重影响到中空玻璃的使用寿命。

二、 中空玻璃外片坠落

案例1：杭州某大厦中空玻璃外片整体脱落

图1 杭州某大厦事故

2011年07月08日，杭州某大厦一片钢化玻璃从21楼坠落，一女孩路过，被砸中左小腿，造成该女孩截肢。事故原因经调查和媒体进一步报道，为21楼开启扇未按规范要求进行改装，造成开启扇中空玻璃外片坠落，见图2；外片坠落最直接的原因为中空玻璃二道密封胶选用不当，应该使用硅酮结构胶的中空玻璃使用了聚硫胶。

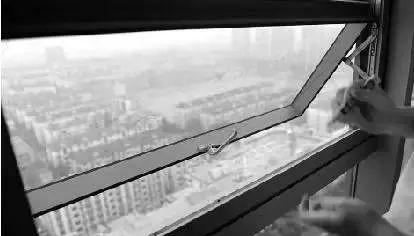

图2 开启扇中空玻璃外片整体脱落

案例2：上海某大厦中空玻璃外片坠落

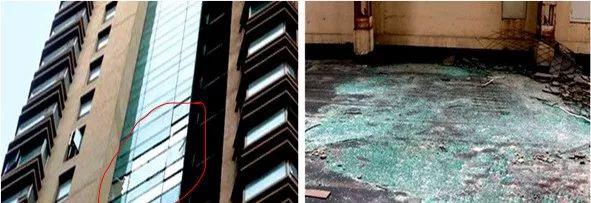

图3 上海某大厦多块中空玻璃外片坠落

上海某大厦一夜间多块中空玻璃外片坠落，所幸未造成人员伤亡。外片坠落的原因为二道密封胶选用不当，该大厦隐框幕墙用的中空玻璃二道密封胶未选用硅酮结构密封胶。

以上两个分享案例，中空玻璃外片坠落的原因都是中空玻璃二道密封胶选用不当。

分析造成选用不当更深层次的原因，大致分为两类：

1.部分施工人员不专业、不严谨；

2.相关方为了节约成本，一味追求低价，这一原因导致的质量问题和安全事故占主导因素。

中空玻璃二道密封胶必须按规范使用，尤其用于结构装配的中空玻璃二道密封胶使用不当直接关系到安全问题。白云小编再次强调二道密封胶的选用原则：

隐框幕墙、半隐框幕墙的中空玻璃二道密封胶必须选用硅酮结构密封胶，且尺寸要依据JGJ 102《玻璃幕墙工程技术规范》进行计算；

点支式玻璃幕墙的中空玻璃二道密封胶必须选用硅酮结构密封胶；

大尺寸明框幕墙的中空玻璃二道密封胶推荐选用中空玻璃硅酮结构胶；

门窗和普通明框幕墙用中空玻璃二道密封胶可以选用中空玻璃硅酮密封胶、聚硫密封胶或聚氨酯密封胶。

结语：

中空二道密封胶占中空玻璃的成本很低，但对中空玻璃的质量和安全应用至关重要。在此再次呼吁一定要选对的产品，要选好的产品。
