清晨,太阳慢慢地透过云霞,露出了早已涨的通红的面庞,像一个害羞的小姑娘紧张的望着大地,微笑的发出第一缕光辉,暖暖的照进房间,把整个房间映成金色。在光从外界通过窗户照射到建筑物内部这个过程中,建筑玻璃扮演着很重要的角色,玻璃的厚度更是直接影响着建筑玻璃的传热系数、可见光透射比、太阳能总透射比、抗风压等性能。接下来让我们看一下玻璃厚度在建筑玻璃产品质量评价中的重要性吧!
啥?玻璃厚度?有那么重要吗?
是的,玻璃厚度这个参数不是一般的重要!玻璃厚度是玻璃的重要指标,主要是对安全性能的影响,同时对光热性能也有一定程度的影响。中空玻璃的厚度偏差过大影响玻璃的安装和密封性能。所以玻璃行业很多的标准都对玻璃厚度允许偏差及不同厚度所对应的面积有着明确的规定。
1. 玻璃行业标准中对玻璃厚度的允许偏差
(1)GB11614-2009《平板玻璃》对玻璃厚度允许偏差的规定见表1,新修订的标准对厚度偏差提出了更严格的要求。
表1 平板玻璃的厚度允许偏差
公称厚度/mm |
厚度偏差/mm |
2~6 |
±0.2 |
8~12 |
±0.3 |
15 |
±0.5 |
19 |
±0.7 |
22~25 |
±1 |
(2)GB15763.1-2001《建筑用安全玻璃 防火玻璃》对玻璃厚度允许偏差的规定见表2。
表2 防火玻璃的厚度允许偏差
玻璃类型 |
玻璃厚度/mm |
厚度偏差/mm |
单片玻璃 |
5~6 |
±0.2 |
8~10 |
±0.3 |
12 |
±0.4 |
15 |
±0.6 |
19 |
±1 |
复合玻璃 |
5~11 |
±1 |
11~17 |
±1 |
17~24 |
±1.3 |
>24 |
±1.5 |
(3)GB15763.2-2005《建筑用钢化玻璃 第2部分:钢化玻璃》对玻璃厚度允许偏差的规定:
表3 建筑用钢化玻璃的厚度允许偏差
公称厚度/mm |
厚度偏差/mm |
3、4、5、6 |
±0.2 |
8、10 |
±0.3 |
12 |
±0.4 |
15 |
±0.6 |
19 |
±1 |
>19 |
供需双方商定 |
2. 玻璃厚度要求及其所对应的最大面积
玻璃有一定的自重,所以厚度一定的情况下,玻璃的面积不能过大。建筑玻璃幕墙的厚度、风荷载、玻璃的尺寸之间有一定的关系,目前国内外采用的是一种半经验的公式,具体如下:
对于单片玻璃来说:
…………(1)
式中 A——玻璃的允许最大面积(m²);
ωk——玻璃的风荷载标准值(kN/m²);
t——玻璃的厚度(mm);
α1——玻璃种类调整系数。
表4 不同玻璃种类的调整系数α1
品种 |
系数α1 |
浮法玻璃厚度3mm~6mm |
1 |
浮法玻璃厚度8mm~17mm |
0.8 |
钢化玻璃 |
3 |
夹丝玻璃 |
0.7 |
夹丝压花玻璃 |
0.5 |
夹层玻璃 |
1.6 |
对于中空玻璃来说
…………(2)
式中 A——玻璃允许最大面积(m²);
ωk——玻璃允许的最大风荷载标准值(kN/m²);
t1——中空玻璃中较薄玻璃的厚度(mm);
t2——中空玻璃中较厚玻璃的厚度(mm);
α2——玻璃种类调整系数。用夹层玻璃制作的中空玻璃为0.24,用普通玻璃制作的中空玻璃为0.22,用钢化玻璃制作的中空玻璃为0.66。
通过(1)、(2)式我们可以计算出每个玻璃厚度对应的最大面积。
另外JGJ113-2015《建筑玻璃应用技术规程》与JGJ102-2003《玻璃幕墙工程技术规范》对部分特殊用途玻璃的厚度有具体的规定:
(1)活动门玻璃、固定门玻璃和落地窗玻璃若选用无框钢化玻璃,公称厚度应不小于12mm;
(2)人群中的公共场所和运动场所中装配的室内隔断玻璃,若选用有框钢化玻璃,公称厚度不小于5mm,或许用公称厚度不小于6.38mm的夹层玻璃,若选用无框玻璃,公称厚度不小于10mm;
(3)浴室内有框玻璃应使用公称厚度不小于8mm的钢化玻璃,无框玻璃应使用公称厚度不小于12mm的钢化玻璃;
(4)对于栏板玻璃的选择,当栏板玻璃临空高度在5m或5m以下时,应使用公称厚度不小于16.76mm的钢化夹层玻璃,当栏板玻璃临空高度大于5m时,不得使用承受水平荷载的栏板玻璃。
(5)地板玻璃必须采用夹层玻璃,点支撑地板玻璃必须采用钢化夹层玻璃。框支撑地板单片厚度不宜小于8mm,点支撑地板玻璃单片厚度不宜小于10mm。
别不信,这些特性都与玻璃厚度有关
1. 玻璃厚度对可见光透射比的影响
可见光透射比也就是玻璃对可见光的透过能力。从表5中可以看出,随着玻璃厚度的增加,白玻及超白玻璃的可见光透射比都有不同程度的下降。
在多腔体中空玻璃应用时,由于玻璃片数多,要特别注意可见光透射比的问题。例如:三片87%的普通白玻构成的三玻两腔中空玻璃的可见光透射比就只有约66%;而三片91%的超白玻璃同样的配置,可见光透射比能接近76% ,同时颜色差异性也较大。
表5 典型普通白玻和超白玻璃可见光透射比
厚度/mm |
可见光透射比/% |
普通白玻 |
超白玻璃 |
3 |
90.3 |
91.6 |
5 |
89.4 |
91.5 |
6 |
88.9 |
91.3 |
8 |
87.9 |
91.3 |
10 |
87.0 |
91.1 |
12 |
86.0 |
91.0 |
15 |
84.6 |
90.8 |
19 |
82.8 |
90.5 |
|
|
|
2. 玻璃厚度对太阳光透射比的影响
太阳光直接透射比定义为:波长范围300nm~2500nm太阳辐射透过被测物体的辐射通量与入射的辐射通量之比,图1中给出了不同厚度玻璃的太阳光光谱透射比曲线。
图1 不同厚度玻璃的太阳光透射比[1]
3. 玻璃厚度对传热系数的影响
JGJ/T 151对传热系数的定义:两侧环境温度差为1K(℃)时,在单位时间内通过单位面积门窗或玻璃幕墙的热量,传热系数越小,保温能力越好。如图2所示,随着厚度的增加,玻璃的传热系数下降,厚度从5mm增加到10mm,传热系数降低了约2.43%[1,2]。跟我们平时的认知并不冲突,玻璃越厚保暖效果越好,但光的透射比也更低,至于如何权衡二者的利弊,我们往期的文章有着详细的介绍,这里不再赘述。

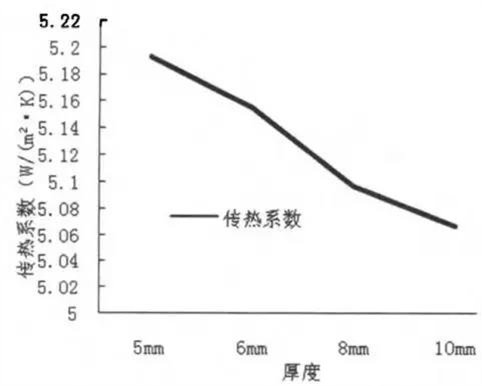

图2 不同玻璃厚度的传热系数[2]
4.玻璃厚度对玻璃抗风压的影响
玻璃厚度、风荷载以及面积的公式(1)、(2)已在上一节的内容中给出,从公式中我们可以看出,在面积一定的条件下,玻璃越厚,其所能承受的最大风荷载就越大,抗风压能力越强。风荷载与风速的平方成正比,建筑物越高,风速越大,风荷载也越大,所以一般高层建筑用的玻璃会更厚。
以上这几个参数与我们的生活息息相关,选择厚度得当的玻璃会极大的提升我们的生活质量。但玻璃的厚度应该怎样测量呢?玻璃都被安装在建筑物上了,还可以测量吗?
手下留情!不砸烂也能测!
这里给大家介绍两种常用的测厚方法,千分尺测量跟光学法测量。
1. 千分尺测量
根据标准GB/T 11614-2009《平板玻璃》:用符合GB/T 1216规定的分度值为0.01mm的外径千分尺,在垂直于玻璃板拉引方向上测量5点,距边缘约15 mm向内各取一点,在两点中均分其余3点,取其平均值,即为玻璃的厚度(精确到0.01mm)。
想必大家也都能想到,这种测量方式需要千分尺同时触及玻璃的两面,对于已安装的玻璃“束手无策”。总不能为了测玻璃厚度,把装好的玻璃拆了吧?
2. 光学法测量
首先介绍一下光学法测厚仪的用途、结构及工作原理。
建筑玻璃光学法测厚仪是运用光学的方法测量玻璃或中空腔厚度的仪器,不同于传统的厚度量具如卡尺、千分尺,该仪器可以测量已安装玻璃及各种中空玻璃的玻璃厚度和中空腔厚度,也可用于浮法玻璃生产线上的在线厚度测量。系统由光源、光电传感器、系统控制及数据处理模块构成。
基本原理为光源(激光器)发出测量光束,经各面玻璃的折射和反射后,在传感器接收面上形成两个反射光斑,光斑位置与玻璃及中空腔厚度存在对应关系,可计算出各层玻璃及中空腔厚度。如图3所示。
图3 建筑玻璃光学法测厚仪原理图
根据菲涅尔公式及图3中的几何关系,得到玻璃厚度G的计算公式
…………(3)
式中:——光路入射角;
——折射率;
——传感器接收面上两反射光斑的间距;
——被测玻璃厚度。
大家都明白了吗?不明白也没关系,因为现在市面上已经有了这样的仪器了,买到手直接就能用。
参考文献
[1] 廖利娣. 厚度对玻璃节能性能的影响分析[J]. 广东建材,2016, 6, 21-23.
[2] Yueping Fang, Philip C. Eames, Brian Norton. Effect of glass thickness on the thermal erformance of evacuated glazing[J]. Solar Energy, 2007, 81, 395–404.
[3] GB/T 11614-2009. 平板玻璃[S].
[4] GB/T 2680-1994.建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定[S].
[5] JGJ/T 151-2008.建筑门窗玻璃幕墙热工计算规程[S].
[6] GB 15763.1-2001. 建筑用安全玻璃 防火玻璃[S].
[7] GB 15763.2-2005. 建筑用钢化玻璃 第2部分:钢化玻璃[S].
[8] JGJ 113-2015.建筑玻璃应用技术规程[S].
[9] JGJ 102-2003. 玻璃幕墙工程技术规范[S].
