春节长假即将来临，各地都进入了节前准备阶段。你的密封胶都妥善安放了吗？有没有想过，如果你对它不温柔以待，它会让你无法担待。为了各位能够安心过个假期，小编特别贴心的为您准备了良帖一篇——长假期间如何保存硅酮密封胶，让您无忧无虑过长假，开开心心过大年。

1对于未开封的硅酮密封胶的储存

未开封使用的硅酮密封胶应尽量储存在干燥阴凉的室内，如项目现场不具备条件，则应充分做好遮雪、遮雨、遮阳等防护措施，密封胶在储存过程中可以通过覆盖帆布的方式避免密封胶温度过低。硅酮密封胶在低至-20℃的环境下储存，并不影响其性能，但在后期环境温度回升（4℃以上）进行施工前，一定要保证硅酮密封胶的温度也已经恒定回升至4℃以上，避免密封胶温度和施工温度差别较大引起的应用问题。

2对于已开封未用完的硅酮密封胶的储存

已经开封的密封胶相对于未开封的密封胶在储存过程中就有更多的注意事项，那么如何更好的使用开封后的密封胶，并保证较好的使用效果，单双组分的储存也存在着差异。

（1）双组分硅酮密封胶

双组分硅酮密封胶常遇到的储存问题是一桶B组分打开只使用了部分，剩余的部分该如何储存及再次使用？

通常B组分的主要成分为固化剂，一旦接触空气就会发生固化。因此B组分开桶使用若有剩余，可将原本置于表面的覆盖薄膜整理干净后以紧贴胶体表面的形式进行覆盖，然后使用桶内包装的压覆泡沫按压隔绝空气。该种方法可以尽量的避免B组分的固化，但是表面仍会因为接触过空气而出现结皮的现象，对于该种现象，再次使用时，可以将表面已经结皮的B组分用铲刀刮掉后进行使用。

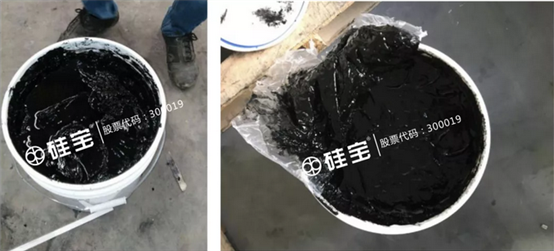

B组分表面结皮

对于双组分打胶机上未使用完的双组分硅酮密封胶。A、B组分可带桶直接放置于打胶机上，通过打胶机压盘进行有效密封，这时压盘需要向下压紧，管道内压力排空，排气阀关闭。在打胶机停机之前，应单独使用A组分进行冲枪，确认冲洗干净无黑丝，避免残留B组分在管道内可能固化增稠造成堵塞，并对打胶机进行必要的检查和确认。待春节结束开工后，按质量控制流程做好充分确认后，可以正常使用。

（2）单组分硅酮密封胶

已开封未使用完的单组分硅酮密封胶，可用塑料胶嘴封住打开部位，挤出部分密封胶会充满整个胶嘴。胶嘴中的密封胶会因为接触空气而逐步固化，促使后端未完全使用的密封胶避免与空气接触，因此后端密封胶不会出现固化，可以继续使用。春节结束开工后，更换塑料胶嘴，并将固化端的硅酮胶去除，重新更换胶嘴即可继续使用。

3密封胶安全度过储存期后如何施工

密封胶在冬季的停工期一般为15-30天，之后需要开展年后施工，接下来给大家支招，再次施工要注意什么。

（1）单组分密封胶施工注意要素

(a)单组分密封胶在使用之前需要再次对密封胶的包装进行检查，保证密封胶在保质期内进行使用；

    (b)年后处于冬春季节交替时段，全国各地温差较大，对于目前常见的铝板幕墙，由于铝板的热膨胀系数较大，容易产生起鼓的现象，在施胶过程中应采取一定措施进行避免，如：尽量避免在温度较高或较低的温度施胶。耐候密封胶施胶流程中，需要避免泡沫棒的填充过程中被刺破出现起泡问题；

(c)年后施工的时间段，现场温度仍然较低，并没有达到标准的养护温度，因此在施打密封胶之后，就需要适当的延长养护时间，条件允许时进行加温加湿处理，并对粘结基材进行剥离粘结测试。

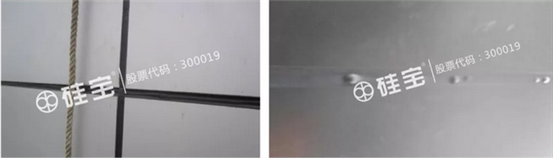

密封胶起鼓、起泡

（2）双组分密封胶施工注意要素

双组分密封胶在长期停工后使用时，由于温度相对于夏季偏低，A组分可能会出现增稠的现象，对于该种现象应该增大打胶气压，保证施胶的均匀性。B组分由于长时间放置，会出现在B组分桶表面漂油的现象，在使用之前应使用棍棒等工具将B组分混搅均匀后再行使用。

对于混合均匀的双组分密封胶，需要进行蝴蝶试验、拉断测试、蛇形试验以及剥离粘结性测试等，以确保密封胶与基材的粘结性。

由于硅酮密封胶的固化与环境中的温度、湿度有较大关系，季节交替、温差较大时应该更加关注有关的问题。千里之堤溃于蚁穴，储存对于广大客户来讲是不起眼的小问题，但如果不加重视，会对密封胶产生很大影响，所以应该重视，从各个方面规避风险，保证密封胶达到最佳的使用效果。
