1 前言

近年来，点式玻璃幕墙呈现出前所未有的蓬勃发展，究其原因在于其安装方便，适应面广，有利于建筑外立面造型的美感实现。与此同时，存在一些问题，例如造价偏高、不利于玻璃受力和变形等。而双曲面球铰夹具玻璃幕墙作为点式幕墙的一种，因其造型美观、利于受力和变形，能够消化安装误差和变形误差，且易于建筑造型尤其是曲面建筑造型的表现，因此成为曲面幕墙造型的一种重要的解决方案。双曲面球铰夹具玻璃幕墙，依据点式幕墙玻璃变形的大挠度原理，使玻璃产生允许变形时玻璃应力大幅度降低，对于双曲面幕墙、弧形、折线幕墙，等具有广泛的适应性。

我公司在2014青岛世界园艺博览会植物馆项目异形空间幕墙工程的施工中，通过对圆形双曲面球铰夹具幕墙施工技术的深入研究和实践，提炼形成本工法，为同类工程的施工提供了借鉴、参考和指导。

2 工法特点

2.0.1吸收变形。圆形双曲面球铰夹具幕墙驳接头采用万向球铰连接，能够让驳接头吸收玻璃随风压产生的变形，减小变形造成的应力集中，从而减少玻璃的应力变形。

2.0.2施工快捷，维修方便。双曲面球铰夹具幕墙无需安装主次龙骨，由此，施工速度相对较快。另外，由于各种原因，幕墙拆卸更换或维修在所难免，双曲面球铰夹具幕墙安装、拆卸维修方便，在更换维修时将不能影响幕墙的正常使用。

　　2.0.3可调节性强。圆形双曲面球铰夹具幕墙采用万向球铰连接，能够吸收荷载对玻璃产生的变形，同时能够通过调节球铰夹具，消除土建施工的误差及加工误差。

3 适用范围

本工法适用于：钢结构幕墙尤其适用于曲面复杂造型复杂的建筑物，对其他复杂造型玻璃幕墙有参考价值。

4 工艺原理

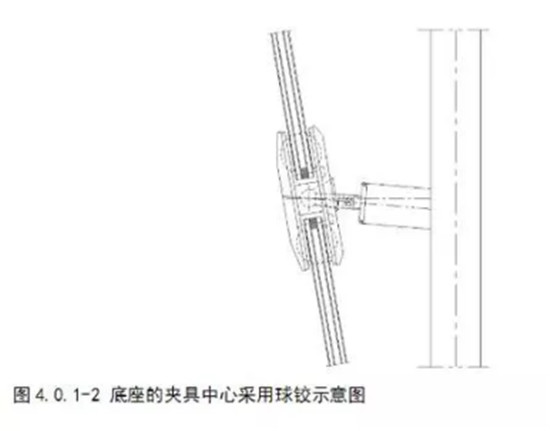

　　4.0.1对心驳接头降低玻璃变形时应力。对心驳接头指驳接头的转动中心和玻璃厚度中心一致。驳接头采用万向球铰连接的目的是为使驳接头吸收玻璃随风压产生的变形，减少变形应力。采用对心结构使玻璃的变形中心（即中性层）—玻璃的厚度中心与驳接头转动中心一致。在同样荷载作用下玻璃变形时应力低。

4.0.2驳接头受重力的情况下减小扭矩。驳接头固定玻璃处受力分析如图4.0.2-1及图4.0.2-2所示。
