前无线充电技术无法适用于AMOLED柔性屏的无线充电?OPPO公司提出的这项专利则通过在柔性基板中部署接收线圈，通过接收电磁信号产生感应电流，则解决了这一问题。

消息，今年下半年OPPO官方宣布了全新OPPO Reno Ace的硬件配置，将采用一块6.5英寸的90Hz AMOLED超强电竞屏幕，分辨率为2400*1080，引起了人们的广泛关注。

随着无线终端技术的不断更新发展，AMOLED柔性屏幕逐渐出现在人们视线中，除了不需要背光源之外，还具有刷新率高、响应快、成本低、可折叠等优良特性，而随着5G技术的发展，未来整机的数据处理很可能在云端完成，届时人们出行仅需要携带一个显示面板，因此AMOLED的发展前景非常广阔。与此同时，如何利用AMOLED面板实现无线充电被迅速提上日程。

早在2019年7月15日，OPPO公司就申请了一项名为“柔性AMOLED显示面板及待充电设备”的发明专利（申请号：201910636198.5），申请人为OPPO（重庆）智能科技有限公司。

目前手机整机的无线充电技术多是在手机背面设置金属接收线圈用以接收无线充电装置的电磁信号，通过电磁感应原理产生电流来完成充电。但这种方式是相对显示面板外置线圈，无法适用于AMOLED柔性屏的无线充电，而OPPO公司提出的这项专利则通过在柔性基板中部署接收线圈，通过接收电磁信号产生感应电流，则解决了这一问题，同时还具有轻薄、可折叠、可卷曲等特点。

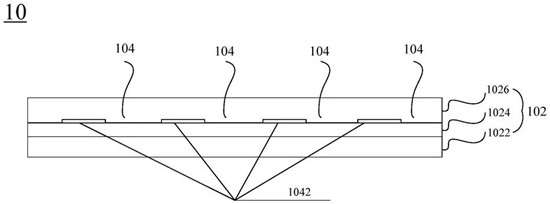

图1柔性AMOLED显示面板结构示意图

图1是此专利提出的柔性AMOLED显示面板结构图，可以应用于信息展示终端并具有充电功能。主要由柔性基板102以及内部的无线充电电路104组成，其中每个无线充电电路包括一个接收线圈1042，可用于接收无线充电装置的电磁信号，并根据电磁信号产生感应电流；柔性基板包括第1有机层1022，第二有机层1026以及设置于两个有机层之间的缓冲层1024，充电电路104形成于缓冲层1024中。

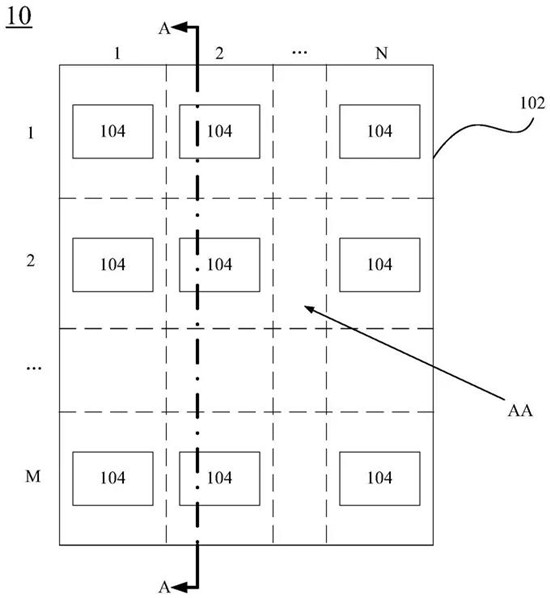

图2柔性AMOLED显示面板平面图

图2是此专利提出的一种显示结构平面示意图，平面被分为N*M个区域，无线充电电路位于每个小区域中。在某些情况下，整个平面仅仅设计一个线圈，但如果显示面板面积较大而充电线圈较小，将难以对准线圈位置以获得良好的电磁感应，因此会降低无线充电效率。而通过均匀划分显示区域使得每个接收线圈与子区域一一对应，同时可根据使用情况控制任意个充电电路彼此独立工作，因此大大提高了灵活性。

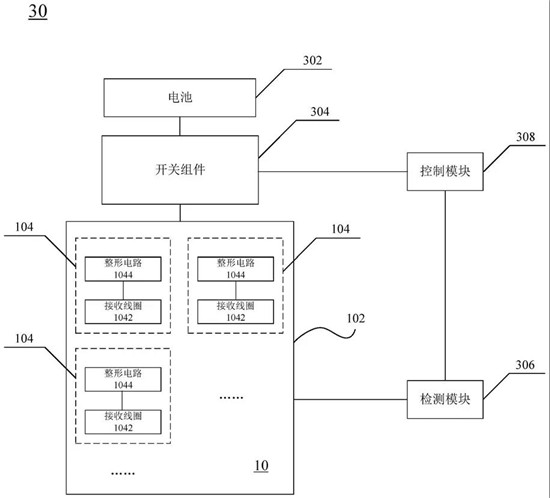

图3待充电设备示意框图

图3是应用于本专利的一种待充电设备的示意图，可以是通信终端或者阅读器、智能穿戴设备等具有充电功能的显示设备。整个设备包括电池302、开关组件304、控制模块308、检测模块306以及AMOLED显示面板。其中每个无线充电电路104包括一个接收线圈，用于接收无线充电装置的电磁信号，并将其转换为交流电，进而利用整流滤波电路将其转换为可用于整机使用的稳定直流电信号，并充入电池。

检测电路306用于检测无线充电电路的输出电压，控制模块308用于根据当前充电阶段的目标充电电压与输出电压之间的差值控制开关组件的导通与关断，以保证无线充电电路至少一个与电池之间线路导通以适应电池的涓流充电、恒流充电、恒压充电等阶段。当目标充电电压与多个无线充电电路中的输出电压差值小于预设电压阈值时，控制开关使对应的无线充电电路与电池之间的线路导通，以实现电压的稳定控制输出。

　　以上便是OPPO提出的具有无线充电功能AMOLED显示面板专利技术，它不仅仅改变了现有的无线终端结构，更是一种思维上的创新，深刻地影响着未来终端市场的发展。
