玻璃生产中会出现很多问题，其中发霉是一个重要的技术性难题。玻璃发霉不是因霉菌生长而变质、变色。随着春季的到来和夏季的临近，气温和湿度逐渐升高，玻璃发霉的几率也大大增加。应对发霉的问题，需要了解玻璃发霉出现的原因和霉变的状态，方便预防和解决。
1.玻璃发霉的原因
日常生活中使用的玻璃，多是以石英砂、纯碱、石灰石、长石为主要原料制成的钠钙玻璃。钠钙玻璃在退火过程中，碱离子会向玻璃表面移动，使得在玻璃表面上容易进行离子交换，其中表面上的玻璃态的二氧化硅可以被水解。

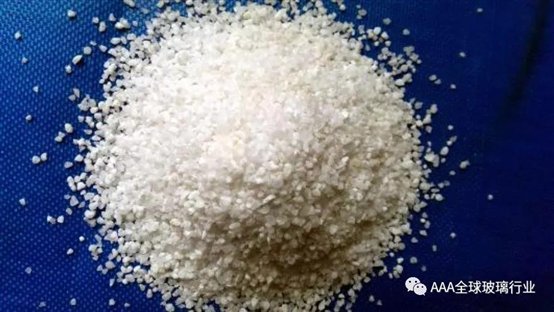

石英砂
当钠钙玻璃存放潮湿环境中时，水或潮气会从吸附在玻璃表面，渐渐地向玻璃内扩散，当表面层中的可溶性硅酸钠被水解后，再接触到由水与二氧化碳形成的碳酸，就会产生酸性比碳酸还弱的原硅酸。如果饱和的原硅酸（H4SiO4，二氧化硅的水合物）溶液长期放置，就会有无定形的二氧化硅沉淀，色状为乳白色，以胶态粒子、沉淀物或凝胶出现。
原硅酸（H4SiO4）结构图
2.玻璃发霉的阶段
玻璃发霉一般分五个阶段：
（1）水或潮气吸附在玻璃表面。
（2）水或潮气向玻璃内扩散。
（3）表面层中的可溶性硅酸盐被水解和破坏。首先是硅酸钠和硅酸钾等被水解和破坏，形成的苛性钠并分离出二氧化硅。

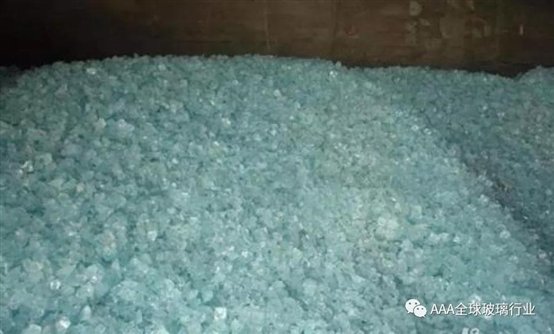

硅酸钠
（4）分离出来的二氧化硅生成硅氧凝胶，在玻璃表面形成保护性薄膜，它阻止了进一步的侵蚀作用。
（5）水解形成的苛性钠，与空气中的二氧化碳作用生成碳酸钠，聚集在玻璃表面，构成表面膜中的可溶性盐。由于它的强吸湿性，吸收水分而潮解，较后形成碱液小滴。当周围的温度、湿度改变时，这些小滴的浓度也随之变化。如果浓缩的碱液小滴和玻璃长期接触时，凝胶状硅氧薄膜可在其中部分地被溶解，而使玻璃表面发生严重的局部侵蚀，形成斑点。这是钠离子从玻璃本体中迁移出去，与空气反应生成的白色富碱离子群。
苛性钠
3.玻璃发霉的现象
（1）白雾、白点：因存放时间、空气湿度或玻璃质量问题而在玻璃表面出现的较轻微的发霉情况。
玻璃发霉出现的白点现象
（2）彩虹：当白雾、白点出现久了没有及时处理，会形成彩虹，这时的发霉情况还只是停留在玻璃表面上，没有腐蚀进玻璃里。
玻璃发霉出现的彩虹现象
（3）硫变：玻璃发霉的外观特征和轻微发霉一样，但玻璃表面的碱性发霉成分已经腐蚀到玻璃里面，属于严重发霉。
玻璃发霉出现的硫变现象
（4）纸印：和硫变一样，发霉在玻璃外部和内部，属严重发霉。
玻璃发霉出现的纸印现象
发霉的识别和检查可以通过目测外观形貌法和喷雾湿润法，观察玻璃试样的表面状况。在集中的强光下，将试样放置在反射光和透射光中或喷涂水雾来观察玻璃表面有无斑点和雾状物。如果出现斑点和雾状物且用布或水擦不掉。则表示玻璃试样已经发霉。
发霉的程度随着斑点和雾状物的情况而定：如果在集中的强光下，肉眼观察到少数斑点和薄雾状物属轻微发霉，观察到很多斑点和轻雾状物属中等发霉。如果在没有集中的光束照射下，肉眼观察到一些斑点和雾状物属严重发霉。
4.玻璃发霉的预防与解决
（1）玻璃发霉现象主要发生在包装后的储存或运输过程中，针对这一情况，可以采取以下措施预防发霉：
①包装时添加玻璃防霉隔离粉；
玻璃防霉隔离粉
②玻璃储存地应当在通风良好的仓库中；
③不允许将玻璃箱直接放在仓库内潮湿的地面上；
④不允许在户外及阳光直照下存放玻璃。
玻璃仓库
（2）如果玻璃已经发霉，应当使用玻璃去霉剂来清除玻璃发霉所造成的玻璃表面瑕疵。
玻璃去霉剂的具体用量要视发霉的情况而决定。去霉剂除霉操作需佩戴橡胶手套、口罩和防护眼镜，用海绵或棉布适当蘸取本产品在玻璃发霉处拭擦，要使液体在发霉处保持30秒-3分钟，然后用清水冲洗干净即可，如果是重度发霉，要适当延长反应的时间。去霉的效果要视玻璃发霉的时间长短、玻璃的产品类型和玻璃发霉的类型和去霉剂的配比。

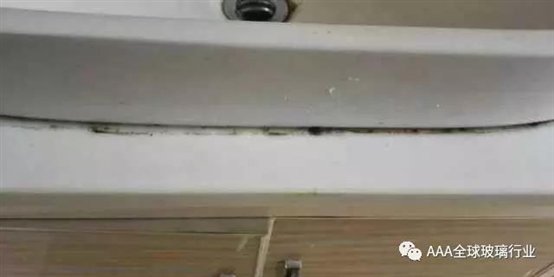

玻璃胶常用于卫生间、厨房等潮湿区域，长时间使用就会有霉菌等微生物在玻璃胶的表面和缝隙间生长，导致玻璃胶表面发霉变黑，非常影响美观。如果长时间不处理还会变硬变脆，甚至脱落，直接影响玻璃胶的防水性。
玻璃胶发霉的原因：经常接触水，湿气大。
没有使用防霉的玻璃胶。
洗刷霉菌
普通的发霉用肥皂配合钢丝球清理，有条件时可以使用电动牙刷配上废弃刷头。
能刷掉时，如果想要偷懒可以用去霉菌啫喱，买不到可以用洁厕剂、84消毒液、漂白水，有效成分都是次氯酸钠（漂白作用）。
洁厕剂和84消毒液不能混用，一种清洁剂单独使用就可以。
刷不掉时就说明霉已经长到玻璃胶内部了，可以考虑重打一次玻璃胶。
▲ 去霉菌啫喱
刮掉旧玻璃胶
原本的玻璃胶用美工刀即可刮掉，刀片贴着平面划，但是想要把玻璃胶整齐裁下来不是容易事情。
尽可能地把发霉区域刮掉，如果刮不掉，再用上述方法清洗，避免留下隐患。购买材料
购买玻璃胶，选择中性防霉玻璃胶。
玻璃胶有中性和酸性区分，酸性胶打出来能闻到酸味儿，性能上没有中性的好。
玻璃胶尽量选好，不贪便宜，要不过一两年还是会发霉。
配上一只简易打胶枪。
另购买一卷美纹纸，也叫遮蔽纸。没有也行。
打胶
用美纹纸左右两道贴在要打胶的表面上，保证玻璃胶的美观。
玻璃胶按说明安装到打胶枪上，玻璃胶的尖嘴开口需要自己开，先斜着开小一些的扣，不够再扩。
尖嘴抵住玻璃胶表面，慢一点挤，玻璃胶从远到近、由上到下打。
有美纹纸保护，打得歪斜也没关系，但是尖嘴尽量靠近表面，避免玻璃胶悬空。
好的玻璃胶干得快，打胶之后就把美纹纸撕下来，小心玻璃胶的边缘被美纹纸扯坏。
需要两三天的干燥时间，但是用手按按它，感觉玻璃胶里面也凝固后就可以使用了，只是小心不要沾到水。
▲ 贴美纹纸的方式
玻璃胶没有毒性，但一般腐蚀性较强！玻璃胶学名硅酮密封胶，分酸性和中性两种。酸性玻璃胶主要用于玻璃和其它建筑材料之间的一般性粘接。而中性胶克服了酸性胶腐蚀金属材料和与碱性材料发生反应的特点，因此适用范围更广，其市场价格比酸性胶稍高。
玻璃胶有多种颜色，常用颜色有黑色、瓷白、透明、银灰、灰、古铜六种。其它颜色可根据要求订做。
玻璃胶施工技巧：
2毫米的玻璃缝，关键是玻璃胶的吐胶嘴一定要切割好。成一定的斜角，口径不要太大，能正好压住缝隙就好，打完胶后，用塑料套住手指头。（胶粘在手上不好清洗）把不平整的胶抚平就可以。注意不要重复抚平。要一气呵成。
清除施工过程中被玻璃胶污染物品：
玻璃、石材上用刀片刮掉就可以，木饰面先用指甲刮，余下的大片仔细用刀片轻刮就可以了。玻璃胶粘上去很容易擦掉却很难。
最近很多朋友包含网络上的朋友都在问，我怎么把玻璃胶从木门上洗干净啊，我怎么把玻璃上的玻璃胶洗干净啊！我衣服上粘上了玻璃胶怎么才能洗干净啊！等等。关于去除玻璃胶的求解。
那确实是这样的玻璃胶在我们生活中处处可见，一不小心碰到了或则需要处理的地方很多所以我们就应该全面的认识下玻璃胶。从它的成分组成性质特性为出发点，来想解决的办法。
玻 璃胶是一种单组份弹性脱酸型室温硫化硅酮密封胶，以硅橡胶为主体原料，加入补强剂、交联剂、抗氧剂、促进剂、增塑剂等，以先进的工艺合成的单组份室温硫化型（RTV）密封胶,耐大气老化性能好。玻璃胶的主要成分是硅酮，其它添加材料用量极少，但比如酸性胶添加有醋酸等，各有不同。
清洗方法很多当然了不同特性的玻璃胶清洗材料方法也是有区别的：
一、一般可以用汽油或是二甲苯溶液清洗的时候多擦几遍。
二、可以试下用酒精。
三、玻璃上的玻璃胶可...刀轻轻划掉。
四、丙酮，二甲苯，汽油，天那水（香蕉水）都可以洗掉。
松香水香蕉水甲苯各自有不同的功用不可混为一谈。松香水是稀释调和颜料的溶剂,香蕉水是调和透明漆及喷漆的溶剂,甲苯是调和油性水泥漆的溶剂。
