中空玻璃二道密封胶选用不当造成的问题我们简单归纳下有以下两类：一类是造成中空玻璃使用功能的丧失，即丧失了中空玻璃原本具有的功能；另一类涉及到中空玻璃应用的安全问题，即中空玻璃外片坠落。

一、中空玻璃使用功能的的丧失

案例1：中空玻璃“虹彩”现象

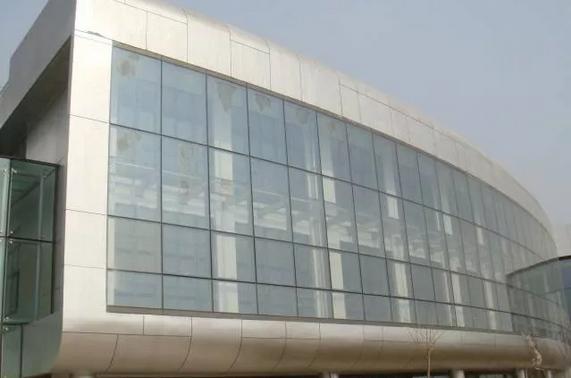

图1 某项目幕墙的中空玻璃整体出现“虹彩”现象

某项目竣工不久中空玻璃整体就出现奇特的“虹彩”现象。

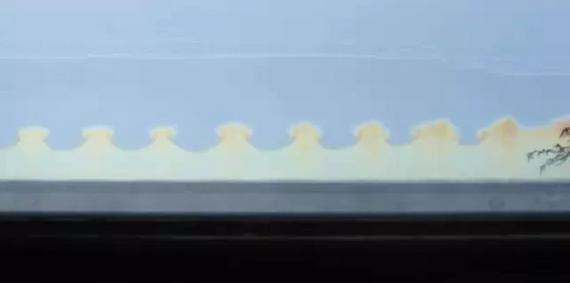

图2 “虹彩”现象中空玻璃局部图

某项目“虹彩”现象中空玻璃的局部放大图，由图2可见油迹在中空玻璃内腔界面上的迁移。

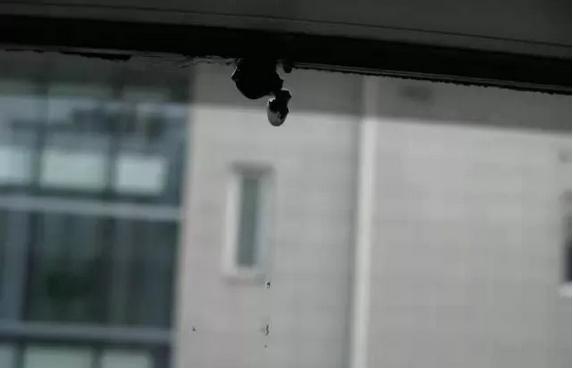

案例2：中空玻璃“流油”现象

以上两个案例的“奇特”现象都是中空玻璃使用的二道密封胶充了矿物油，矿物油俗称白油，为烷烃类物质，与硅酮密封胶相容性较差，经过一定时间后会迁移、渗出。

“虹彩”现象的原因是矿物油迁移到中空玻璃内腔内。“流油”现象的原因是矿物油迁移，溶解了中空玻璃一道密封丁基胶，产生黑色油斑或油迹。

目前市场竞争激烈，部分生产厂家为了低价争取客户，不惜牺牲产品性能和质量，市面上出现了部分低质低价的产品。中空玻璃密封胶填充矿物油是不良厂家降低中空玻璃密封胶生产成本“非常有效”的方法。因为有机硅基础聚合物在硅酮密封胶中所占成本比重很大，降低有机硅基础聚合物含量即可降低成本；不良厂家用部分低价的矿物油取代有机硅基础聚合物，同时，矿物油还有明显降低密封胶粘度的作用，因而配方中可以大量填充填料以更进一步降低有机硅基础聚合物含量。

硅酮密封胶优异的耐候性能是由于其含有硅氧键为主链的有机硅基础聚合物，如果有机硅基础聚合物的含量下降，必然会导致硅酮密封胶的耐久性下降。与之同时，使用“充油胶”后随着矿物油在中空玻璃内部的迁移，对一道丁基胶的密封性能也产生极大的负面影响，造成中空玻璃过早失效。如中空玻璃结构密封胶充油，则将对幕墙造成巨大的安全隐患。在此呼吁一定要拒绝“充油胶”。

案例3：中空玻璃腔体结水结露

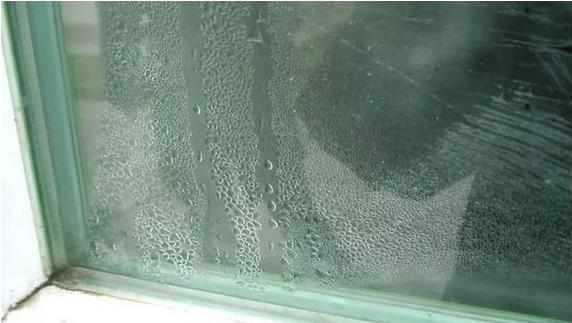

图4 中空玻璃内出现的结露现象

图5 中空玻璃内的积水现象

图4、图5为某住宅项目门窗用中空玻璃出现密封失效，使用数年后中空玻璃已出现明显的结露、积水现象，失去了隔热、隔音及防水的效果。

中空玻璃使用寿命短，过早出现密封失效，虽然与中空玻璃一道密封丁基胶质量、分子筛质量和加工工艺有较大关系，但是二道密封胶的质量和性能不容忽视。因为中空玻璃结构必须靠二道密封胶对整体结构进行固定，将玻璃板块与间隔条粘结在一起。部分技术实力较弱的中空玻璃胶生产企业对产品配方缺乏经验，或质量控制水平较低，造成产品性能波动，二道密封胶与玻璃、间隔条粘结性较差，或与一道密封丁基胶出现相容性问题，严重影响到中空玻璃的使用寿命。

二、 中空玻璃外片坠落

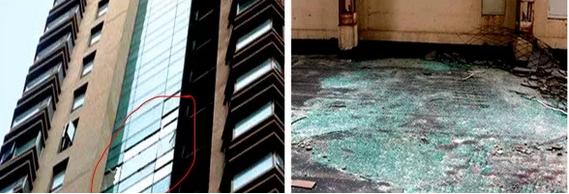

案例1：杭州某大厦中空玻璃外片整体脱落
