随着Low-E玻璃的发展，Low-E玻璃以其优越的节能性能越来越受到建筑市场的青睐。全国Low-E玻璃的产量持续高速增长。由于销售量的增加和制造水平的日趋成熟，low-e玻璃价格也有所降低，应用的范围从最初的高档公共建筑快速扩展到了普通的民用建筑。

什么是Low-E玻璃？

Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有优异的隔热效果和良好的透光性。

玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。

那么如何鉴别普通玻璃与Low-E玻璃呢？


实际应用中，如果已经知道是Low-E玻璃，判别Low-E膜面的位置比较简单，但由于Low-E玻璃的特殊性，一般人员仅从外观上很难区分与普通镀膜玻璃甚至是非镀膜玻璃的差异。

1、光度计测量法鉴别Low-E玻璃最准确的方法是使用远红外分光光度计测量玻璃表面辐射率。按照GB/T18915.2-2002《低辐射镀膜玻璃》标准进行判定，离线Low-E玻璃辐射率≤0.15，在线Low-E玻璃辐射率≤0.25.这也是权威玻璃检测机构所使用的方法。

但由于只能检测小块的单片玻璃，所以中空玻璃必须被拆解成单片玻璃后才能进行。同时，由于远红外分光光度计价格昂贵，所以这种方法并不适用于加工及使用现场的快速判定。

2、在适用于现场的判定方法中，单片Low-E玻璃是最好判别的。目前国内市场上单片Low-E的应用主要是耀华在线Low-E玻璃，它可以像普通玻璃一样进行钢化、热弯、夹层等深加工。这种玻璃可以用便携式表面辐射率测量仪测量玻璃表面的辐射率并判定，但更为简单实用的方法是表面电阻测量法。

3、导电测量法由于Low-E玻璃的热反射作用实际上是膜层自由电子与电磁波作用的结果，所以Low-E玻璃的表面是导电的。

普通的非镀膜玻璃表面电阻值为无穷大，阳光控制镀膜玻璃依据所镀的膜层材料不同，表面电阻值会有所下降，但依然很高。Low-E玻璃表面的方块电阻值一般会在20欧姆以下。

利用这一特性我们可以快速地进行鉴别。玻璃表面的方块电阻值应使用四探针测试仪测量，将测量头放在干燥清洁的玻璃表面就可以测出方块电阻，方块电阻能够通过相关的公式转化成辐射率，从而判定是否为Low-E玻璃。

使用普通万用表也可以简单判定，将万用表笔尖放置在玻璃表面，正负笔尖间距1厘米左右，此时如果显示的电阻值在几十欧姆时，就可以判定是Low-E玻璃膜面了，如果是100欧姆以上则不是Low-E玻璃膜面。但此种方法易受笔尖间距和接触压力及接触面积影响，所以应多测几点综合判定。

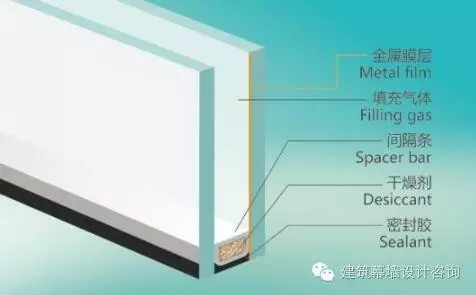

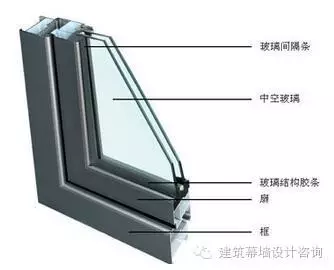

4、由于合成中空玻璃时，Low-E膜面是放在中空玻璃里面，所以判定中空玻璃是否使用Low-E比较困难。

虽然Low-E中空玻璃比普通中空玻璃的传热系数低很多，但想在现场快速测出玻璃传热系数却不是件容易的事。目前，在不破坏中空玻璃的前提下，相对简单的办法还是使用Low-E玻璃的导电性原理。

利用电磁线圈或者是电容制造出一个弱电磁场，当镀有导电膜的Low-E玻璃靠近这个电磁场时，会改变电磁场的状态，从而影响输出电流或输出电压。

依据这一原理便可以检测出中空玻璃内部是否有Low-E膜，并可以依据变化的大小得知Low-E膜距离是远还是近。目前市场上技术比较成熟的Low-E膜面测试仪便是基于此原理，将手持式Low-E测试仪紧贴中空玻璃的表面放置，按下测试按钮，依据指示灯闪亮的状态便可以判别出是否有low-E膜面。

这种方法快速简单，不用拆解中空玻璃，因而具有良好的推广价值。但如果中空玻璃面积太小，检测结果易受到边部铝条或窗框的影响，其检测结果也不具有权威性，就是说，仪器判定有Low-E膜时，不能保证一定是符合标准的Low-E产品。


5、影像测量法目前流传着这样一种鉴别方法：将火柴或光亮物体放在窗玻璃前面，观察玻璃里面呈现的4个影像（换句话说，有4束火焰或4个物像），若是Low-E玻璃则有一个影像的颜色不同于其他3个影像，若4个影像的颜色相同，便可确定未装Low-E玻璃。

这种方法是利用即使是无色的高透型Low-E玻璃也会有一点轻微的反射色的原理进行判别的，仅适用于白玻中空玻璃与无色Low-E中空玻璃之间的简单判别。

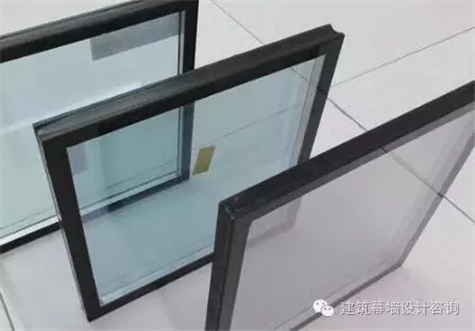

6、中空Low-E玻璃还有其他一些简单的鉴别方法，虽然各有局限性，但有助于综合使用。离线Low-E合成中空时需要剔除边部膜层，所以可以通过查看玻璃边部靠近间隔条的位置是否有一道玻璃与膜的分界线来判定。


在线Low-E合成中空时不剔除边部膜层，所以也可以在边部密封胶未盖住玻璃内表面的地方用电阻法判定。

综上所述，单片Low-E玻璃的鉴别方法比较简单，中空Low-E在不拆解的情况下很难精确判定，目前许多研究人员正在研究更为实用的检测仪器。

在实际工程应用时，我们可以通过上述的多种办法综合进行判定，但最为准确的途径，还是推荐从实际产品中随机抽取样品送到权威检测部门测试的方法，既能鉴别是否为Low-E玻璃，又能测试其性能的高低。

Low-E玻璃的优点？

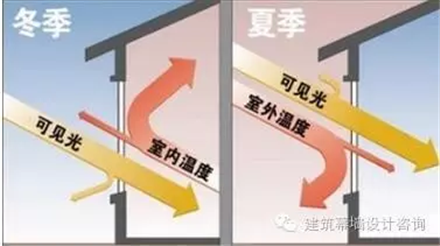

优异的热性能

外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50％以上。有关研究资料表明，玻璃内表面的传热以辐射为主，占58％，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.15以下。因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。

良好的光学性能

Low-E玻璃的可见光透过率从理论上的0％-95％（6mm白玻很难做到）不等，可见光透过率代表室内的采光性。室外反射率从10％-30％左右，室外反射率就是可见光反射率，代表反光强度或者耀眼程度，目前为止，中国要求幕墙的可见光反射率不大于30％。

Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5％左右。因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。

Low-E玻璃在生产中，因材质特殊性，在经过清洗机时，对清洗毛刷有较高的要求。刷丝必须是高档的尼龙刷丝如PA1010、PA612等，丝直径在0.1-0.15mm为佳。因刷丝柔软性好，弹性强，耐酸碱，耐温，能够轻易的清除玻璃表面上的尘埃，且不会对表面造成刮痕。
