根据住房和城乡建设部“关于印发《2012年住房和城乡建设部归口工业产品行业标准制订、修订计划》的通知”(建标[2012]4号)的要求,由上海市建筑科学研究院(集团)有限公司和浙江振申绝热科技有限公司会同其它有关单位编制的建筑工业产品行业标准《泡沫玻璃外墙外保温系统材料技术要求》已经完成审定,正式公布。
该标准主要负责起草单位:上海市建筑科学研究院(集团)有限公司、浙江振申绝热科技有限公司。
该标准参加起草单位:上海永丽节能墙体材料有限公司、浙江德和绝热科技有限公司、上海建科检验有限公司、上海事必特防腐保温工程有限公司、宁波卫山多宝建材有限公司、瓦克化学中国有限公司、上海曙建五金保温厂、上海市建筑材料行业协会、福建省产品质量研究院、安徽省产品质量监督检验研究院。

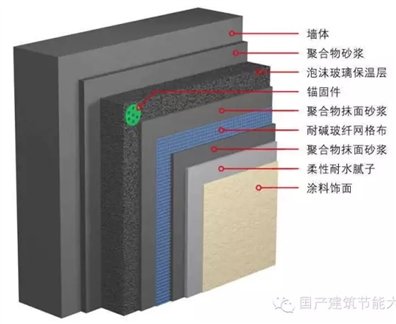

泡沫玻璃外墙外保温系统external thermal insulating compositesystems based on cellular glass,设置于建筑物外墙外侧的保温系统,是由泡沫玻璃、胶粘剂、抹面胶浆、锚栓和玻璃纤维网格布及涂料或其他饰面材料等组成的系统产品。该系统采用粘贴、锚固与托架相结合工艺与基层墙体连接固定,起到保温隔热、防护和装饰作用。

为了保证产品质量,该标准对泡沫玻璃保温板等材料作了指标方面的规定,如下所示:
项目 | 性能指标 |
I型 | II型 |
标称密度,kg/m3 | 98~140 | 141~160 |
密度允许偏差,% | ±5 |
导热系数(25℃),W/(m·K) | ≤0.045 | ≤0.058 |
抗压强度,MPa | ≥0.50 | ≥0.50 |
抗折强度,MPa | ≥0.40 | ≥0.50 |
垂直于板面方向的抗拉强度,MPa | ≥0.15 |
吸水量(部分浸入,24h),kg/㎡ | ≤0.3 |
尺寸稳定性,% (70±2)℃,48h | 长度方向 | ≤0.3 |
宽度方向 |
厚度方向 |
透湿系数,ng/(Pa·s·m) | ≤0.007 | ≤ 0.050 |
燃烧性能 | 符合A(A1)级 |
耐碱性,kg/㎡ | ≤0.5 |
抗热震性 | 试样经3次试验后,不得有裂纹、剥落、断裂等破损现象 |
| | | |
泡沫玻璃板的外观质量要求如下表所示:
缺陷 | 技术指标 |
缺棱 | 长度>20mm或深度>10mm,每个制品允许个数 | 不允许 |
长度≤20mm且深度≤10mm(深度小于5mm的缺棱不计),每个制品允许个数 | 1 |
缺角 | 长度、宽度>20mm或深度>10mm,每个制品允许个数 | 不允许 |
长度、宽度≤20mm且深度≤10mm(深度小于5mm的缺角不计),每个制品允许个数 | 1 |
裂纹a | 贯穿制品的裂纹及长度大于边长1/3的裂纹,每个制品允许个数 | 不允许 |
长度小于边长1/3的裂纹,每个制品允许个数 | 1 |
孔洞 | 直径超过10mm同时深度超过10mm的不均匀孔洞,每个制品两个最大表面允许个数 | 不允许 |
直径不大于10mm同时深度不大于10mm的不均匀孔洞(直径不大于5mm的不均匀孔洞不计),每个制品两个最大表面允许个数 | 16 |
a裂纹为在长度、宽度、厚度三个方向投影尺寸的最大值。 |
| | |
泡沫玻璃板的尺寸及允许偏差要求如下所示:
项目 | 尺寸允许偏差 |
长度(l) | l≥300 | ±3 |
l<300 | ±2 |
宽度(b) | 300≤b≤450 | ±3 |
150≤b<300 | ±2 |
厚度(h) | 25≤h<70 | 0~2.0 |
垂直度偏差 | ≤5 |
弯曲 | ≤3 |
| | |

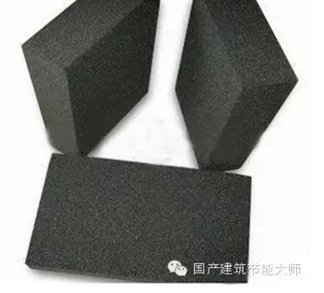

泡沫玻璃保温板是一种防火性能较好的保温材料,在高层建筑中有一定应用价值。
玻璃工业网
