Low-E玻璃从单银到双银,甚至到三银的发展过程中,人们都是为了解决更低的传热系数与尽可能高的采光性能的矛盾需求。Low-E玻璃的热工性能参数中,传热系数U值反映玻璃的保温能力;光热比LSG(Light to Sloar Gain Ratio)为可见光透射比与阳光得系数SHGC(g值)的比值,其反应了Low-E玻璃室内采光性能的优良。这两个值都直接影响了Low-E玻璃的性能,镀膜技术的发展也是围绕如何优化这些指标来进行的。

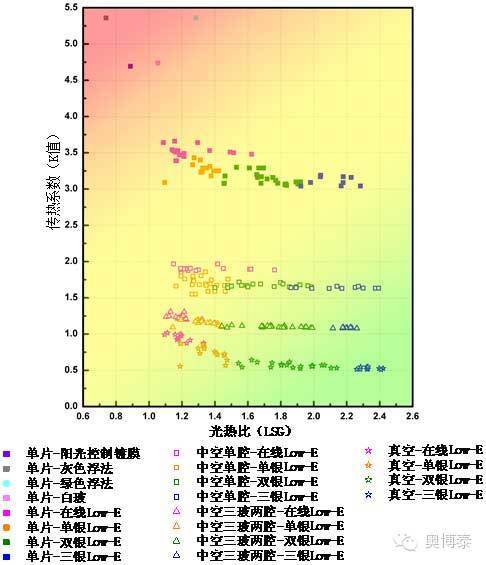

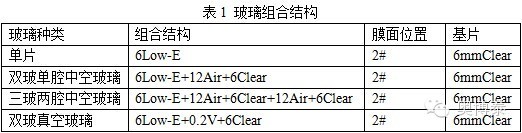

更低的U值和更高LSG值为人们所追求的更优良的建筑节能玻璃,通过统计玻璃数据库中数据,我们得到了建筑玻璃热工参数分布图,为传热系数(K值)与光热比(LSG)的数据关系分布图,如下图所示。横坐标为光热比(LSG),纵坐标为传热系数(K值)。图中给出了四种典型玻璃组合结构的玻璃数据,分别为单片、双玻单腔中空玻璃、三玻两腔中空玻璃、双玻真空玻璃,具体条件见表1。在保证了玻璃保温要求的同时,越靠近绿色区域的玻璃,采光性能越优良;越靠近红色区域的玻璃,采光性能越差。
通过热工参数分布图可直观地表示出玻璃节能特性,方便节能玻璃选型。同时对于玻璃厂家和检测单位来说,将检测数据放于此热工参数分布图上,可以直观的定位出所测玻璃的热工参数处于何种节能等级范围。根据这种思路,大家可以根据自己的需要,通过配置不同标准计算条件,不同计算软件,不同国家玻璃厂商所具有的玻璃数据,绘制属于自己的建筑热工参数分布图,对于分析玻璃热工参数具有方便快捷的指导作用。
